راهنمای عملی نصب باتری خانگی Deye: خطاها و راه حل های رایج برای SE-F16 و RW-F16

راهنمای عملی نصب باتری خانگی دی: خطاها و راه حل های رایج برای SE-F16 و RW-F16

مقدمه

در گزارش‌های فناوری بی‌بی‌سی، سیستم‌های ذخیره‌سازی انرژی خانگی اغلب به‌عنوان «ایستگاه‌های برق خانگی» مستقل از انرژی نشان داده می‌شوند - پنل‌های خورشیدی روی پشت بام برق در طول روز تولید می‌کنند، باتری‌ها برق را در شب یا در روزهای بارانی تامین می‌کنند، به قیمت‌های برق در دره اوج، نوسانات شبکه و حتی آب و هوای شدید رسیدگی می‌کنند. با این حال، نصب در دنیای واقعی از "plug-and-play" فاصله زیادی دارد. باتری‌های لیتیومی SE-F16 و RW-F16 SE-F16 و RW-F16 Deye (Deye، یک برند حرفه‌ای ذخیره‌سازی انرژی و انرژی) هنگامی که با SUN-10K-SG05LP3-EU-WW-SM2tpha (هر چند کم ولتاژ سه‌ولتاژ) (Hybrid-Volterse) با SUN-10K-SG05LP3-EU-W-SM2tpha (هر دو 16 کیلووات ساعت LiFePO4، 51.2 ولت) جفت می‌شوند. طراحی شده تا قابل اعتماد باشد، اغلب ناهنجاری هایی را در سیم کشی، ارتباطات و موازی سازی واقعی نشان می دهد. این مقاله، بر اساس دفترچه‌های راهنمای رسمی Deye، انجمن‌های کاربر (مانند DIY Solar Forum) و موارد نصب واقعی، چهار مشکل معمولی و راه‌حل‌های آنها را تجزیه و تحلیل می‌کند تا به صاحبان خانه یا نصاب‌های معمولی کمک کند تا از دام‌ها دوری کنند. داده ها از آخرین مشخصات محصول 2025-2026 می آیند و عملکرد واقعی تحت تأثیر دما، SOC و غیره است.

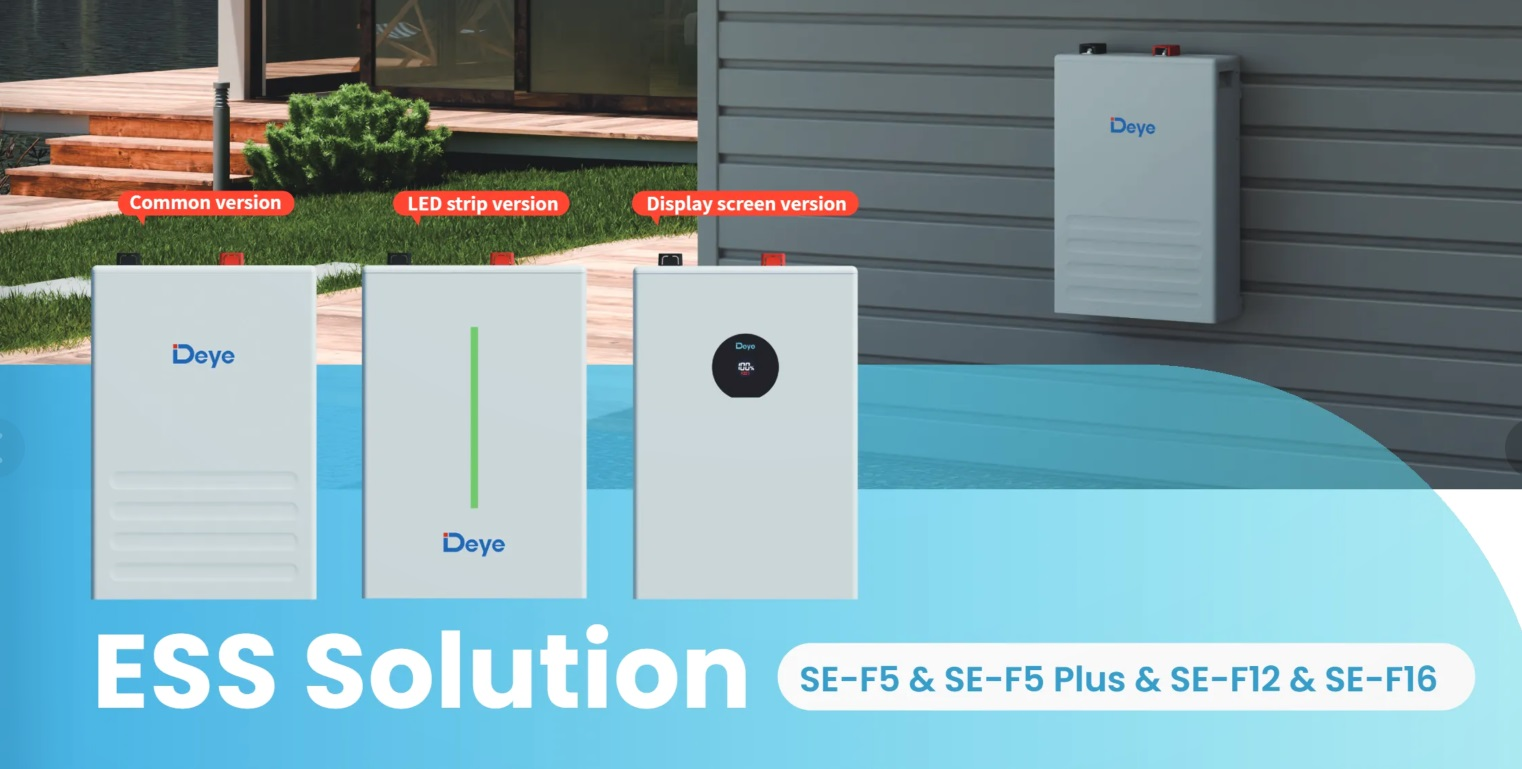

شکل 1. تصاویر رسمی از سری Deye SE-F16

2.1 مورد اول: خطای ارتباط BMS - "باتری پاسخ نمی دهد"، سیستم مستقیما خاموش می شود

رایج ترین نقطه درد: اینورتر "comm./F01-F64" را نشان می دهد یا LCD باتری "اخطار ارتباط باتری W31 (ارتباط PCS از کار می افتد)" را نشان می دهد. یک صاحب خانه سه فاز آلمانی یک SUN-10K-SG05LP3-EU-SM2 دو واحد RW-F16 نصب کرد. پس از روشن شدن، اینورتر بارها هشدار داد، SOC باتری نمایش داده نشد، و شارژ/دشارژ به طور کامل انجام نشد. تجزیه و تحلیل علت: باتری های Deye دارای یک BMS (سیستم مدیریت باتری) داخلی هستند که از طریق CAN 2.0 (پورت RJ45) با اینورتر ارتباط برقرار می کند. علل شایع عبارتند از:

کابل ارتباطی با حلقه فریت مطابق با نیاز نصب نشده است (برای سیم کشی در مسافت های طولانی، برای جلوگیری از تداخل، توصیه می شود 4 دور بپیچید).
توالی سیم کشی نادرست (CAN-H/L معکوس).
ترتیب روشن کردن نادرست (کلید سرویس باتری ابتدا باید روشن شود، سپس کلید BMS و در نهایت اینورتر).
حالت "Li-BMS" اینورتر روی پروتکل اصلی Deye تنظیم نشده است (یا Pylontech یا سایر پروتکل های شخص ثالث به اشتباه انتخاب شده است).
RW-F16 مدل کلاسیک است. اگرچه SE-F16 از شبکه‌سازی خودکار پشتیبانی می‌کند، اما عدم تطابق میان‌افزار همچنان می‌تواند باعث ایجاد «تکرار آدرس اصلی» شود.

راه حل های عملی:

پس از خاموش شدن، از کابل ارتباطی اصلی CAT5E برای اتصال مجدد پورت "PCS" باتری به پورت BMS CAN اینورتر استفاده کنید.
هنگامی که کابل ارتباطی طولانی است یا تداخل الکترومغناطیسی قوی در محل وجود دارد، یک حلقه فریت باید به درستی نصب و پیچیده شود.
قبل از موازی کردن، تمام باتری ها را تا 100% SOC شارژ کنید تا اختلاف ولتاژ کاهش یابد و از جریان در گردش جلوگیری شود.
اینورتر "Battery Setup" را وارد کنید و پروتکل "Li-BMS" را روی پروتکل اصلی Deye تنظیم کنید (معمولاً به طور خودکار تشخیص داده می شود یا حالت 00 را انتخاب کنید).
دنباله روشن کردن استاندارد: سوئیچ سرویس باتری روشن → کلید BMS روشن → شروع اینورتر.
اگر همچنان غیرعادی است، گزارش BMS را از طریق برنامه Deye یا پلت فرم نظارت بررسی کنید. فقط اینورترهای اصلی Deye از ارتقاء سیستم عامل باتری آنلاین پشتیبانی می کنند، اینورترهای شخص ثالث نمی توانند این عملیات را انجام دهند.

بازخورد مالک: پس از انجام این مراحل، سیستم در عرض 10 دقیقه به حالت عادی بازگشت و داده های SOC در زمان واقعی همگام شدند. دفترچه راهنما به وضوح بیان می کند: برای هشدارهای ارتباطی PCS، ابتدا از طریق نرم افزار مانیتورینگ عیب یابی کنید و سیستم را با خطا کار نکنید.

2.2 مورد دوم: عدم تعادل باتری موازی - یکی "پر"، دیگری "گرسنگی"

رایج در هنگام انبساط چند باتری: پس از موازی کردن دو واحد SE-F16، یکی به شارژ شدن ادامه می‌دهد در حالی که SOC دیگر روی 60% باقی می‌ماند که منجر به تلف شدن ظرفیت کل و حتی ایجاد "تفاوت ولتاژ سلول" می‌شود. یک مالک ویلا لهستانی (4 اینورتر 10 کیلوواتی RW-F16) پس از موازی کردن، جریان تخلیه ناهمواری را با آلارم‌هایی تحت پیک بار پیدا کرد. تجزیه و تحلیل علت:

RW-F16 به اتصال زنجیره ای IN→ OUT نیاز دارد. SE-F16 از شبکه‌سازی خودکار بدون سوئیچ‌های DIP پشتیبانی می‌کند، اما توالی کابل ارتباطی نادرست یا تضاد آدرس همچنان می‌تواند باعث خرابی شبکه شود.
SOC باتری قبل از موازی کردن ناسازگار است (دستی کاملاً نیاز دارد که همه باتری ها قبل از موازی کردن 100٪ شارژ شوند).
سطح مقطع کابل برق خیلی کوچک است یا گشتاور اتصال کافی نیست (2/0 AWG توصیه شده، گشتاور استاندارد 24.5 نیوتن متر).
حداکثر جریان شارژ/دشارژ اینورتر با توجه به ظرفیت کل باتری پیکربندی نشده است: SUN-10K-SG05LP3-EU-SM2 حداکثر جریان شارژ/دشارژ 240 آمپر، جریان تخلیه مداوم RW-F16 160 آمپر.

راه حل های عملی:

قبل از موازی کردن، هر باتری را بطور جداگانه تا 100% SOC شارژ کنید و بگذارید 24 ساعت بماند تا از ثبات ولتاژ اطمینان حاصل کنید.
کابل های ارتباطی باید کاملاً در زنجیره دایزی IN→OUT متصل شوند. یک واحد تا 32 واحد موازی را با ظرفیت کل تا 512 کیلووات ساعت پشتیبانی می کند.
SE-F16 نیازی به تنظیم سوئیچ DIP ندارد. حالت موازی RW-F16: حالت 1 برای اینورترهای ≤15 کیلووات، حالت 2 برای اینورترهای >15 کیلووات.
در اینورتر «تنظیم باتری»، حالت موازی را فعال کنید، ظرفیت کل و حداکثر جریان شارژ/دشارژ را به درستی تنظیم کنید. توصیه می شود برای جلوگیری از گرمای بیش از حد جریان پیوسته RW-F16 به 160 آمپر محدود شود (شکن مدار داخلی 125 آمپر حفاظت اضافی را فراهم می کند).
از طریق پلتفرم ابری Deye یا برنامه، ولتاژ و تفاوت دمای سلول های باتری را به صورت همزمان نظارت کنید. اگر اختلاف ولتاژ بیش از 0.5 ولت باشد، کابل ها و اتصالات را فورا بررسی کنید.

نتیجه: پس از تعمیر، مالک به شارژ/دشارژ باتری متعادل و توزیع جریان یکنواخت دست یافت و میزان مصرف خود سیستم را تا 30 درصد افزایش داد. دفترچه راهنما به صراحت هشدار می دهد: در حالت موازی، اگر جریان مداوم یک باتری از حد مجاز فراتر رود، ممکن است باعث گرم شدن بیش از حد یا حتی خطرات ایمنی شود.

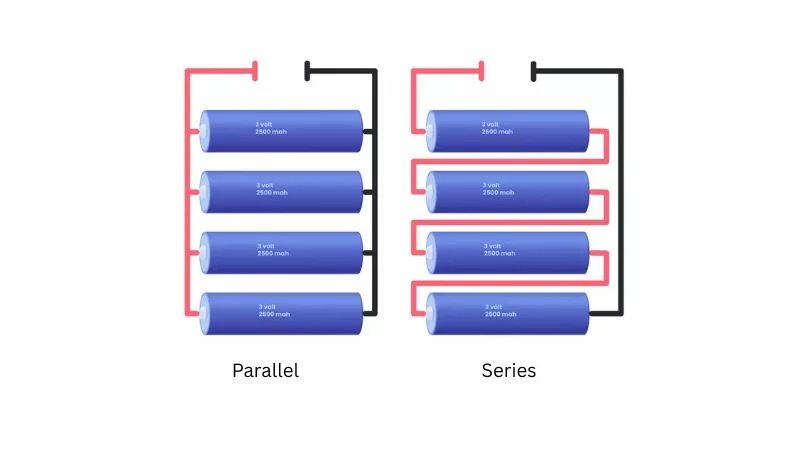

شکل 2. نمودار شماتیک اصل اتصال موازی باتری در مقابل سری

2.3 مورد سوم: خطای زمین و DC - زنگ هشدار F22/F56، خطر ایمنی

پس از نصب SUN-10K-SG05LP3-EU-SM2، F22 (احتمال اتصال به زمین یا اختلال در اتصال DC) یا F56 (ولتاژ باس DC خیلی کم) اغلب گزارش می شود. یک نصاب فرانسوی هنگام نصب RW-F16 روی دیوار، گاه به گاه با مشکلات "آفلاین" مواجه می شود. اینورتر ولتاژ باتری غیرعادی پایین را نشان می دهد (ولتاژ واقعی باتری 51 ولت طبیعی). تجزیه و تحلیل علت:

اتصال زمین غیر قابل اعتماد (محفظه اینورتر و باتری باید به درستی به زمین محافظ پلی اتیلن وصل شده باشند).
گشتاور کابل DC مثبت/منفی استاندارد نیست (24.5 نیوتن متر)، یا قطبیت معکوس (ممکن است مستقیماً به اینورتر آسیب برساند).
RW-F16 دارای مدار شکن دو قطبی 125 آمپر داخلی، ظرفیت تخلیه مداوم SE-F16 تا 230 آمپر است. هنگامی که دمای محیط زیر 0 درجه سانتیگراد است، BMS باتری شارژ را ممنوع می کند و حفاظت را فعال می کند.
ترانسفورماتور جریان CT در جهت اشتباه نصب شده است (در حالت صادرات صفر، فلش باید به سمت بار اشاره کند).

راه حل های عملی:

قبل از نصب، اطمینان حاصل کنید که تمام کابل‌های DC الزامات گشتاور را برآورده می‌کنند، قطب‌های مثبت و منفی را کاملاً تشخیص دهید و هرگز آنها را معکوس نکنید.
محفظه اینورتر و محفظه باتری باید به طور قابل اعتمادی به یک نقطه PE متصل شوند تا اتصال هم پتانسیل ایجاد شود.
گزارش "سیستم آلارم" اینورتر را بررسی کنید. F22 بیشتر به دلیل شل بودن اتصالات ایجاد می شود - دوباره سفت کنید تا رفع شود.
سنسور دما را به پورت صحیح وصل کنید. از تنظیم اشتباه حالت باتری سرب اسیدی خودداری کنید.
ترانسفورماتور جریان CT را روی خط فاز مربوطه با پیکانی که به سمت بار اشاره دارد، محکم کنید. سیستم سه فاز باید L1/L2/L3 را به طور کامل پوشش دهد.

پس از تعمیر، آلارم ها حذف شدند و عملکرد سوئیچینگ بدون درز UPS سیستم به طور معمول کار می کرد. گزارش های مرتبط با بی بی سی اشاره کرده اند که اتصال زمین ضعیف یکی از پنهان ترین خطرات ایمنی در سیستم های ذخیره انرژی خانه است.

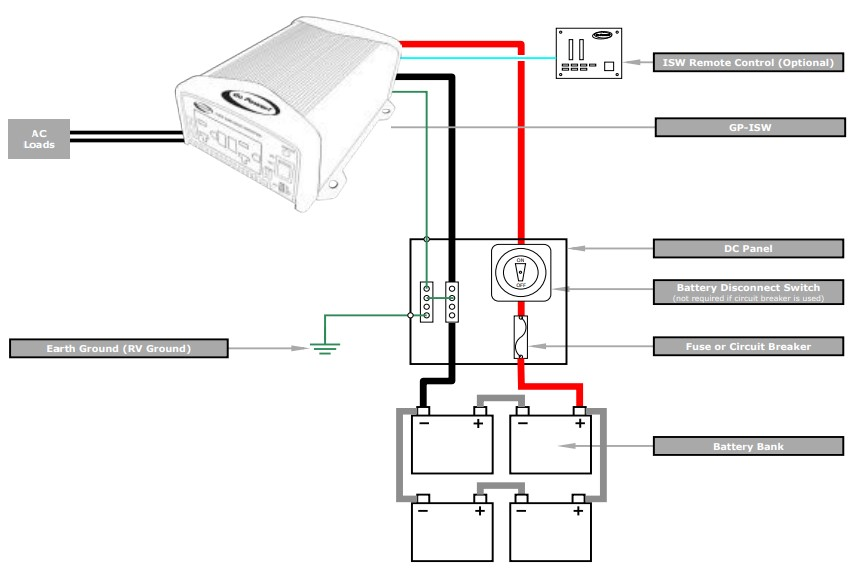

شکل 3. نمودار شماتیک کامل سیم کشی و اتصال زمین DC طرفین اینورتر (PE/Earth Ground)

2.4 مورد چهارم: زمان استفاده (TOU) شارژ/دشارژ خرابی و قفل حد بالایی شارژ

هنگامی که اینورتر با دوره های زمانی قیمت برق اوج دره تنظیم می شود، باتری طبق برنامه شارژ نمی شود یا فقط حداکثر تا 80٪ شارژ می شود. یک کاربر هلندی که SE-F16 را جفت کرده بود دریافت که در طول دوره‌های قیمت شبانه هیچ شارژی وجود ندارد، در حالی که در طول روز به طور غیرعادی «دشارژ باتری» نمایش داده می‌شود. تجزیه و تحلیل علت:

گزینه "فعال کردن باتری" به اشتباه فعال شده است (این عملکرد فقط برای بازیابی باتری با SOC کم است؛ باید در طول کارکرد عادی غیرفعال شود).
ارتباط BMS ناپایدار است، بنابراین اینورتر نمی تواند داده های SOC واقعی را بدست آورد.
سیستم عامل باتری RW-F16/SE-F16 فقط از ارتقا در اینورترهای Deye پشتیبانی می کند. مخلوط کردن با دستگاه های شخص ثالث مانند Victron به راحتی باعث نمایش جریان غیرعادی انرژی می شود.

راه حل های عملی:

در اینورتر «تنظیم باتری»، عملکرد «فعال کردن باتری» را غیرفعال کنید.
«شارژ شبکه» را فعال کنید و دوره‌های اوج دره TOU را به‌درستی تنظیم کنید (به‌عنوان مثال، شب از ساعت 00:00 تا 06:00 شارژ قیمت دره).
ابتدا مسائل ارتباطی BMS را رد کنید (به Case One مراجعه کنید).
هنگام مخلوط کردن با اینورترهای شخص ثالث، به حالت ولتاژ دستی بروید یا برای تأیید سازگاری پروتکل با Deye تماس بگیرید.

پس از اعمال اصلاح توسط کاربر، سیستم به شدت از استراتژی اوج دره پیروی کرد و هزینه های برق به طور قابل توجهی کاهش یافت.

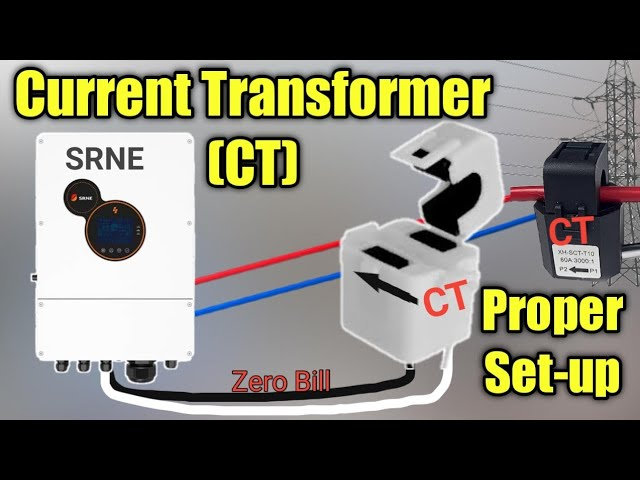

شکل 4. نمودار نصب صحیح ترانسفورماتور جریان سی تی

راهنمای اجتناب از دام: نصب حرفه ای ضروری است

Deye SE-F16 (ساختار فشرده، خروجی جریان بالا، درجه حفاظت بالاتر) و RW-F16 (شکن داخلی، نصب پایه دیواری کلاسیک) هر دو محصولات مسکونی بالغ هستند که دارای عمر چرخه 6000 و راندمان رفت و برگشت بیش از 90 درصد هستند. با این حال، حرفه ای بودن نصب بسیار مورد نیاز است: باید توسط پرسنل حرفه ای انجام شود، دقیقاً استانداردهای گشتاور مشخص شده در دفترچه راهنما، محدوده دمای عملیاتی (شارژ 0-55 درجه سانتیگراد) و مشخصات ارتباطی را رعایت کند. بیشتر خطاهای نصب ناشی از عملیات غیراستاندارد است - انتخاب کابل الزامات را برآورده نمی کند، توالی روشن روشن یا عدم انجام تعادل قبل از موازی کردن. توصیه های عملی:

قبل از نصب، شبیه سازی و اشکال زدایی کامل سیستم را کامل کنید.
به طور منظم نسخه سیستم عامل و گزارش عملیات را از طریق Deye App بررسی کنید.
اگرچه تحویل انبار اروپایی کارآمد است، اما همچنان توصیه می‌شود که نصاب‌های مجاز محلی را انتخاب کنید.
در آب و هوای شدید، روی نظارت بر دمای باتری تمرکز کنید تا از محرک های مکرر محافظت BMS جلوگیری کنید.

فناوری ذخیره‌سازی انرژی، همانطور که در گزارش‌های بی‌بی‌سی توضیح داده شده است، از سناریوهای حرفه‌ای به خانواده‌های معمولی در حال حرکت است. با این حال، برای دستیابی واقعی به استقلال انرژی خانگی، عملکرد استاندارد در مرحله نصب اغلب مهمتر از خود محصول است. هنگام مواجهه با ایرادات، ابتدا با جدول مرجع عیب رسمی Deye مشورت کنید یا با پشتیبانی فنی رسمی تماس بگیرید. پس از اشکال زدایی مناسب، این سری باتری می تواند بیش از 10 سال به طور پایدار کار کند و به یک واحد پشتیبان انرژی سبز قابل اعتماد برای خانه تبدیل شود.
