Deye SG06LP1 در مقابل SG05LP1: مقایسه اینورتر هیبریدی تک فاز

چه چیزی سری SG06LP1 را متفاوت می کند

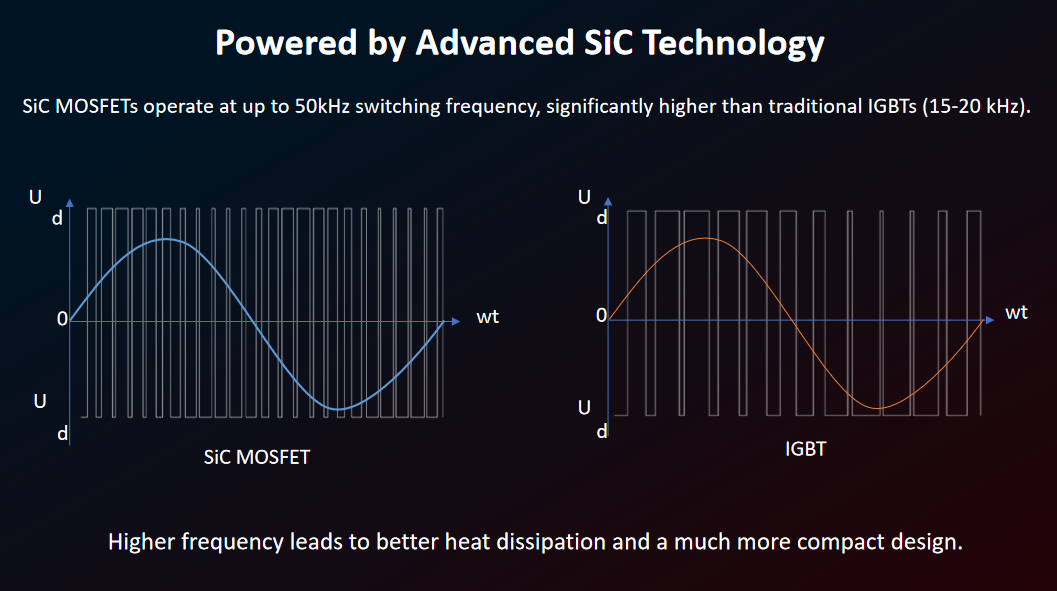

اندازه یک اینورتر هیبریدی تک فاز قبلاً بر اساس میزان حرارتی که اجزای سوئیچینگ آن می توانند از خود خارج کنند تعیین می شد. سری SG06LP1 شرکت Deye با جایگزینی IGBT های سنتی با ماسفت های کاربید سیلیکون (SiC) معادله را تغییر می دهد. 50 کیلوهرتز در مقایسه با 15-20 کیلوهرتز معمولی طرح های مبتنی بر IGBT.

فرکانس سوئیچینگ بالاتر به این معنی است که اجزای فیلتر داخلی اینورتر - سلف ها، خازن ها - می توانند به طور قابل توجهی منقبض شوند در حالی که همچنان شکل موج خروجی تمیزی را شکل می دهند. گرمای کمتر تولید شده در هر چرخه همچنین اندازه هیت سینک مورد نیاز برای خنک نگه داشتن دستگاه را کاهش می دهد.

نتیجه عملی مستقیماً در برگه مشخصات نشان داده می شود: اینورترهای خورشیدی هیبریدی فشار ضعیف تک فاز ساخته شده بر روی این پلت فرم SiC تقریباً 0.6٪ راندمان بالاتری را به دست می آورد در حالی که وزن را تا 42٪ کاهش می دهد.

ترکیب کامل در یک نگاه

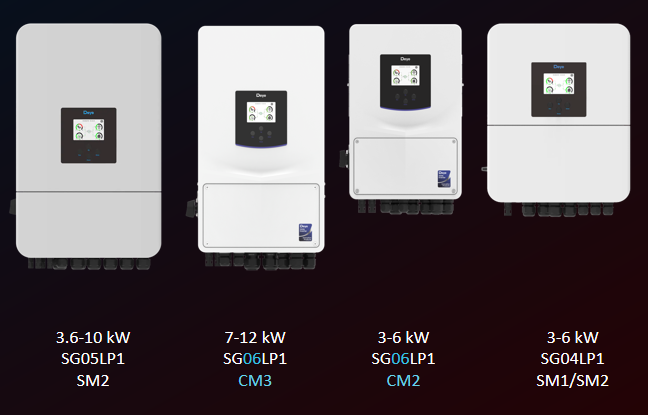

سری SG06LP1 به دو باند قدرت تقسیم می شود. مدل های 3-6 کیلووات (SG06LP1-CM2) تاسیسات مسکونی کوچکتر را هدف قرار می دهند، در حالی که مدل های 7-12 کیلوواتی (SG06LP1-CM3) خانه های بزرگتر یا بارهای تجاری سبک را پوشش می دهند. هر دو در کنار سری های قبلی SG05LP1 قرار دارند که در بین 3.6-10 کیلووات در دسترس هستند و سری SG04LP1 در ردیف ورودی 3-6 کیلووات.

کنوانسیون نامگذاری در اینجا اهمیت دارد. CM2 و CM3 تابلوهای کنترلی جدید مبتنی بر SiC را تعیین می‌کنند، در حالی که SM1/SM2 نشان‌دهنده پلتفرم قدیمی‌تر IGBT است که هنوز تحت نشان‌های SG04LP1 و SG05LP1 فروخته می‌شود. دانستن اینکه به کدام پسوند نگاه می کنید به شما می گوید که در واقع کدام نسل از لوازم الکترونیکی داخلی را خریداری می کنید.

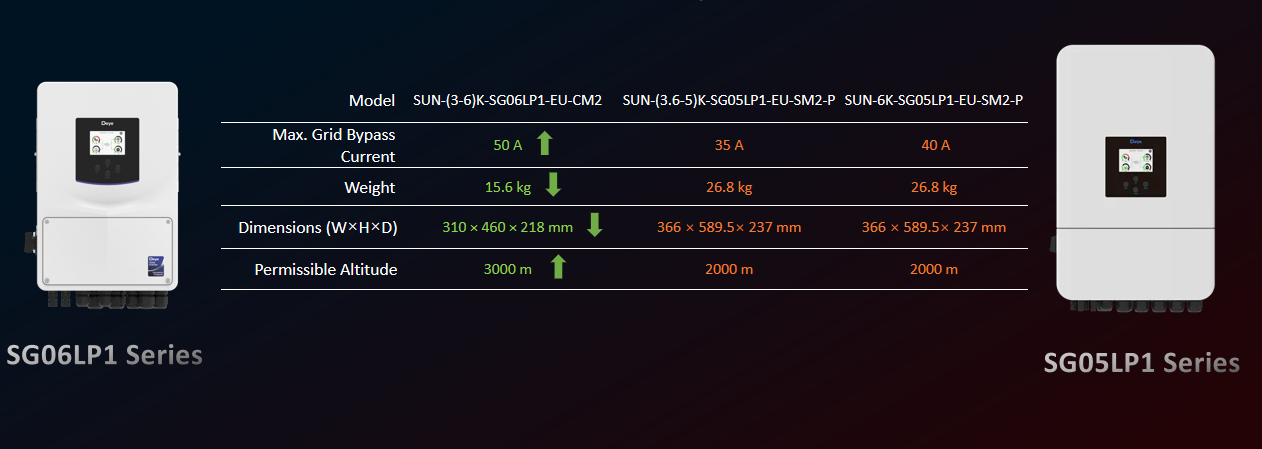

مدل‌های 3-6 کیلووات: SG06LP1-CM2 در مقابل SG05LP1-SM2

در سطح پایه قدرت، شکاف نسلی از نظر ردپای فیزیکی بزرگترین است. SUN-(3-6)K-SG06LP1-EU-CM2 وزن دارد 15.6 کیلوگرم در مقابل 26.8 کیلوگرم برای هر دو نوع SG05LP1-SM2-P - اختلاف بیش از 11 کیلوگرم در واحدهایی که کار مشابهی را انجام می دهند.

ابعاد از همین الگو پیروی می کنند: 310×460×218 میلی متر برای CM2 در مقابل 366×589.5×237 میلی متر برای مدل های SM2-P. این یک ردپای معنی‌دار کوچک‌تر برای نصب‌های دیواری است که فضای کابینت یا اتاق ابزار تنگ است.

دو عدد دیگر این مدل ها را فراتر از اندازه جدا می کند. حداکثر جریان بای پس شبکه در CM2 به 50 آمپر می رسد، پیش از 35 آمپر (نوع 3.6-5K) و 40 آمپر (نوع 6K) در واحدهای SM2-P - مربوط به تاسیساتی که انتظار بارهای عبوری شبکه بالاتری دارند. ارتفاع مجاز نیز از 2000 متر به 3000 متر ، که برای مکان‌های کوهستانی یا مرتفعی که در آن‌ها کاهش به یک محدودیت طراحی واقعی تبدیل می‌شود، اهمیت دارد.

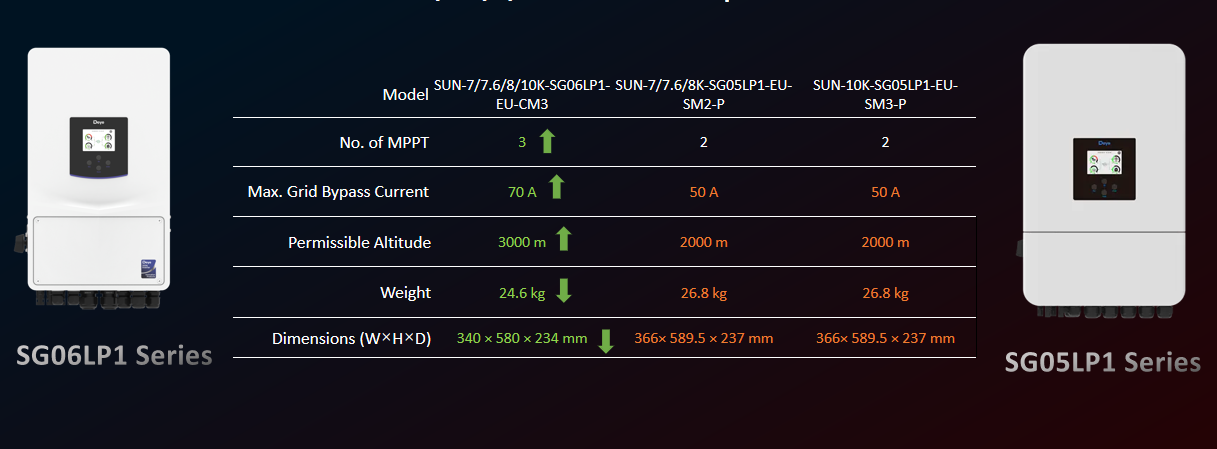

مدل های 7-12 کیلوواتی: SG06LP1-CM3 در مقابل SG05LP1-SM2/SM3

خط SG06LP1-CM3 با مقیاس 7 تا 12 کیلووات، قابلیتی را اضافه می کند که SG05LP1 در این محدوده ارائه نمی کند: سومین ردیاب MPP. در جایی که SUN-(7-8)K-SG05LP1-EU-SM2-P و SUN-10K-SG05LP1-EU-SM3-P هر دو دارای 2 MPPT هستند، CM3 اجرا می شود 3 ، پیکربندی رشته های انعطاف پذیرتری را برای آرایه های تقسیم شده در چندین صفحه سقف یا جهت باز می کند.

جریان بای پس همان جهش نسلی را می بیند که در لایه پایین مشاهده می شود: 70 آمپر در CM3 در مقابل 50 آمپر در هر دو نوع SG05LP1. وزن از 26.8 کیلوگرم به 24.6 کیلوگرم کاهش می یابد و ردپای از 366×589.5×237 میلی متر به 340×580×234 میلی متر کاهش می یابد. ارتفاع مجاز مجدداً به 3000 متر می رسد، که با بهبودی که در مدل های CM2 با قدرت کمتر دیده می شود، مطابقت دارد.

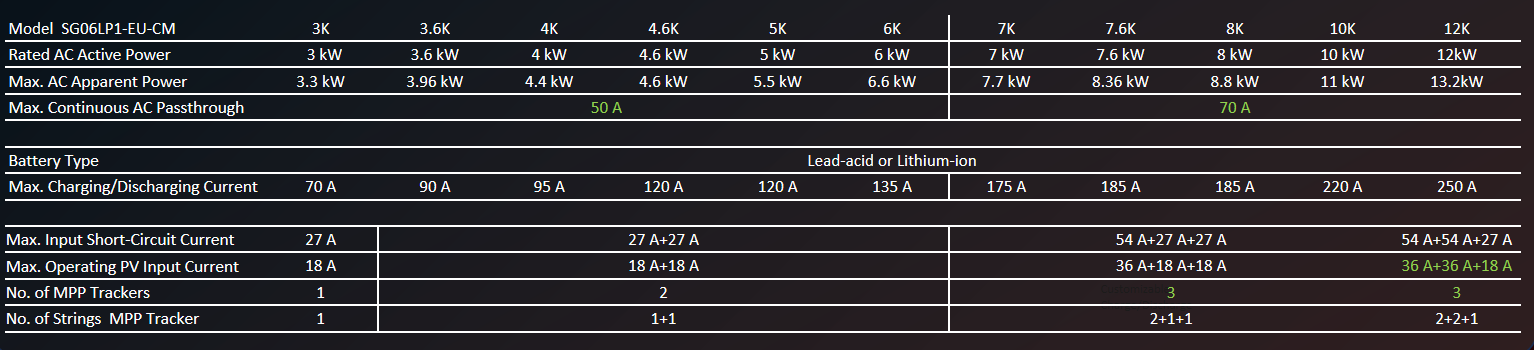

جدول مرجع مشخصات کامل

فراتر از مقایسه‌های سرفصل، مجموعه کامل SG06LP1-EU-CM ده رتبه‌بندی توان از 3K تا 12K را در بر می‌گیرد که همگی از یک باتری سرب اسید یا لیتیوم یون استفاده می‌کنند. مقیاس‌های شمارش ردیاب MPP با قدرت: پیکربندی‌های تک ردیاب در مدل‌های 3-6K اجرا می‌شوند، دو ردیاب واحدهای 3.6K-6K را پوشش می‌دهند و سه ردیاب با 7K شروع می‌شوند.

جریان شارژ و دشارژ به طور پیوسته در سراسر محدوده بالا می رود، از 70 آمپر در مدل 3K تا 250 آمپر در پرچمدار 12K. حداکثر جریان ورودی PV عملکرد از منحنی مشابهی پیروی می کند و به لطف طراحی سه ردیاب آن به 36A 36A 18A در واحد 12K می رسد. برای هر کسی که برنامه‌ریزی چیدمان رشته را انجام می‌دهد، این جدول سریع‌ترین راه برای بررسی است چگونه ظرفیت ردیابی MPP بر گزینه های سیم کشی تأثیر می گذارد قبل از متعهد شدن به یک مدل خاص

انتخاب بین SG06LP1 و SG05LP1

برای اکثر نصب‌های جدید، سری SG06LP1 بر روی کاغذ بهترین انتخاب است: جریان بای‌پس سبک‌تر، کوچک‌تر، و - در ردیف 7 کیلووات پلاس - یک ردیاب MPP اضافی. سری SG05LP1 هنوز در جایی که سهام سری CM به صورت محلی در دسترس نیست، یا جایی که یک نصاب از قبل قطعات یدکی دارد و با پلتفرم SM آشنایی دارد، منطقی است.

ارتفاع به طور جداگانه ارزش علامت گذاری دارد. پروژه های بالای 2000 متر هیچ گزینه SG05LP1 ندارند که با این رتبه بندی در این مجموعه داده مطابقت داشته باشد - ارتفاع مجاز 3000 متری SG06LP1 به یک نیاز سخت تبدیل می شود تا یک نیاز خوب. فراتر از آن، تصمیم اغلب به این بستگی دارد که چقدر صرفه جویی در فضای نصب و فضای دور بای پس نسبت به در دسترس بودن قطعه ارزش دارد. هر پروژه ای به جدیدترین پلتفرم نیاز ندارد، اما انتخاب اینورتر با اندازه مناسب برای بار مهمتر از تعقیب مدل با بالاترین امتیاز در قفسه است.
