هشدار ایمنی آتش سوزی برای سیستم های ذخیره انرژی PV خانگی: اطمینان از محافظت از آتش نشان با خاموش کردن خودکار

از آنجا که سیستم های ذخیره انرژی فتوولتائیک مسکونی (PV) به طور فزاینده ای شایع می شوند ، ایمنی آتش سوزی به عنوان یک نگرانی اساسی - به ویژه در مواقع اضطراری - ظاهر می شود. سناریوی خاص و خطرناک می تواند در هنگام وقوع آتش سوزی در خانه ایجاد شود و شکن اصلی توسط آتش نشانان خاموش شود. حتی اگر خانه از شبکه جدا شده باشد ، یک خطر پنهان باقی مانده است: اینورتر ممکن است در حالت خارج از شبکه به کار خود ادامه دهد و از طریق باتری ها و پانل های خورشیدی بارها را تأمین کند. این تأمین انرژی مداوم می تواند یک تهدید جدی برای ایمنی برای اولین پاسخ دهندگان باشد.

خطر پنهان

اگر بارهای الکتریکی به درگاه "بار" اینورتر وصل شوند ، حتی پس از قطع شبکه اصلی ، اینورتر ممکن است هنوز از طریق باتری و انرژی PV لوازم برق را تأمین کند. این ادامه برق ، محیطی خطرناک را برای آتش نشانانی که تصور می کنند این سیستم کاملاً از بین رفته است ، ایجاد می کند.

علاوه بر این ، انتظار غیر واقعی است که انتظار داشته باشیم که هر سیستم در مجاورت نزدیک به شکن اصلی نصب شود ، به این معنی که خاموش کردن دستی ممکن است در حین اضطراری آتش امکان پذیر نباشد.

راه حل ایمنی آتش سوزی

یک مکانیسم خاموش و خودکار قابل اعتماد ضروری است. هدف این است که به جای اینکه فقط به قطع شبکه یا مداخله دستی تکیه کنیم ، خاموش کردن اینورتر اتوماتیک ایجاد شده توسط سیستم های تشخیص آتش سوزی باشد.

مؤلفه های اصلی راه حل ایمنی

طرف PV: دستگاه های خاموش کردن سریع (RSDS)
دستگاه های خاموش یا بهینه سازهای سریع را که از عملکرد خاموش در سطح ماژول PV پشتیبانی می کنند ، نصب کنید.

اینها اطمینان حاصل می کنند که پس از تحریک ، ماژول های PV تولید قدرت DC با ولتاژ بالا را متوقف می کنند و باعث می شود مناطق پشت بام برای عملیات آتش نشانی ایمن تر شوند.

طرف AC: ادغام زنگ خطر آتش سوزی

سیستم هشدار آتش نشانی خانه را با اینورتر ادغام کنید.

زنگ آتش می تواند یک سیگنال تماس خشک یا ورودی 12 ولت DC را به اینورتر ارسال کند تا یک خاموش شدن فوری را مجبور کند.

چگونه سیستم کار می کند

اینورترها خود قادر به تشخیص آتش نیستند.

با این حال ، سیستم های تشخیص آتش سوزی را می توان تنظیم کرد:

ارسال یک تماس تماس خشک (به عنوان مثال ، از طریق خروجی رله)

یا یک سیگنال 12 ولت DC را به پایانه های تعیین شده در اینورتر ارائه دهید.

هنگامی که اینورتر سیگنال خاموش را دریافت کرد:

خروجی AC بلافاصله متوقف می شود.

برق به بارهای متصل قطع می شود.

این سیستم وارد یک حالت ایمن و خاموش می شود و از آتش نشانان در برابر شوک الکتریکی تصادفی یا فلاش قوس محافظت می کند.

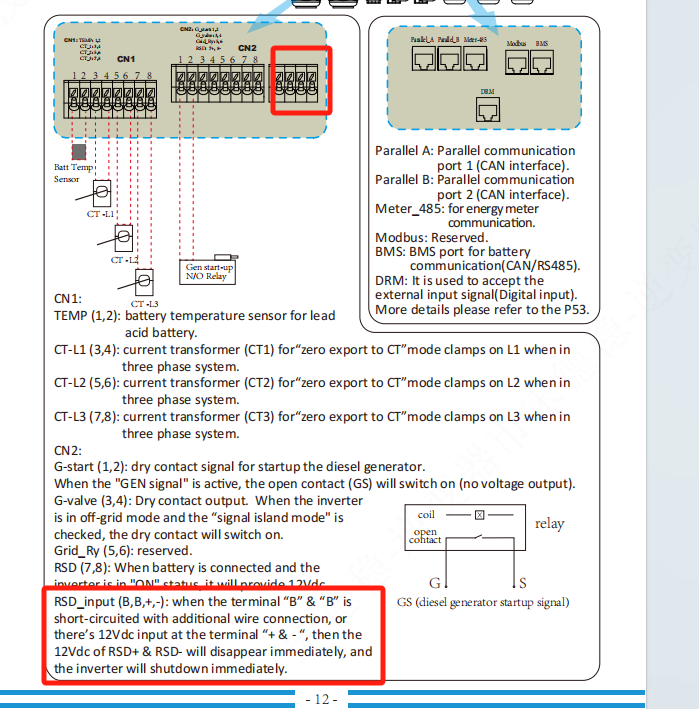

اجرای مرجع (بر اساس تصویر)

طبق مرجع تصویر:

برای خاموش کردن از پایانه های "B" و "B-" (ورودی RSD) استفاده کنید.

اگر زنگ خطر آتش سوزی یا شورت های مدار دیگر "B" و "B" یا یک سیگنال 12 ولت را در سراسر "" و "-" اعمال کند ، اینورتر بلافاصله خاموش می شود.

این عملکرد تضمین می کند که 12 ولت DC از RSD & RSD ناپدید می شود و غیرفعال سازی سیستم را تأیید می کند.

غذای اصلی

خاموش کردن اینورتر اتوماتیک در پاسخ به هشدارهای آتش سوزی برای ایمنی پرسنل اضطراری بسیار مهم است.
برای به حداقل رساندن خطر:

مکانیسم های خاموش کردن سریع PV را پیاده سازی کنید.

برای برقراری ارتباط با اینورتر ، سیستم های هشدار آتش را ادغام کنید.

اطمینان حاصل کنید که خاموش شدن به طور خودکار در هنگام آتش سوزی ایجاد می شود و این موضوع را از قطع شبکه طبیعی متمایز می کند.

با ادغام این حمایت ها ، ما یک محیط امن تر برای صاحبان خانه و پاسخ دهندگان اضطراری ایجاد می کنیم .
