مقایسه فنی مدل های اینورتر هیبریدی Deye: SUN-8K-SG02LP1-EU-AM2 در مقابل SUN-8K-SG05LP1-EU vs SUN-8K-SG05LP1-EU-SM2

در چشم انداز انرژی خورشیدی در حال تحول، طراحی اینورتر نقش اساسی در کارایی کلی سیستم، ایمنی و قابلیت استفاده دارد. این مقاله یک مقایسه فنی دقیق از سه مدل اینورتر هیبریدی 8 کیلوواتی Deye - SUN-8K-SG02LP1-EU-AM2، SUN-8K-SG05LP1-EU، و SUN-8K-SG05LP1-EU-SM2 ارائه می دهد تا به طراحان و نصابان سیستم در انتخاب مناسب ترین گزینه کمک کند.

اگر نیاز به خرید محصولات مرتبط دارید، کاتالوگ اینورتر ما را کشف کنید یا برای گزینه های بیشتر مدل به طور مستقیم با ما تماس بگیرید.

1. خنک کننده و ظاهر
SUN-8K-SG02LP1-EU-AM2 دارای سه فن خنک کننده خارجی در سمت چپ است. از نصب پایه گوش پشتیبانی می کند و صفحه نصب پشتی را حذف نمی کند. قابل ذکر است که شامل کانکتورهای D4B PV نمی شود.

SUN-8K-SG05LP1-EU از دو فن خنک کننده در پایین (1 عدد بزرگ و 1 کوچک) استفاده می کند و شامل اتصال دهنده های PV است. به همراه صفحه دیواری عرضه می شود.

SUN-8K-SG05LP1-EU-SM2 همچنین از راه اندازی دو فن پایین استفاده می کند. زیبایی شناسی و راحتی نصب را با پوشش جلویی بدون پیچ و بازشو و صفحه نصب دیواری شامل می شود.

2. ورودی الکتریکی و پیکربندی PV
هر سه مدل حداکثر جریان ورودی PV 26 26 A را به اشتراک می گذارند و از ورودی های رشته PV 2 / 2 2 پشتیبانی می کنند که انعطاف پذیری در پیکربندی آرایه خورشیدی را تضمین می کند.

3. ساختار داخلی و طراحی مدار
SUN-8K-SG02LP1-EU-AM2 با دو پورت ICT، پایانه های اتصال سریع PV و دو رابط خاموش شدن سریع متمایز است. این شامل یک منبع تغذیه کمکی 12 Vdc است و عایق بندی و بردهای درایور بهبود یافته را بر روی پلت فرم SG05 ارائه می دهد. با این حال، از برد Wi-Fi دوباره استفاده می کند.

SUN-8K-SG05LP1-EU شامل یک پورت ICT است و از کانکتورهای D4B (نوع MC4) استفاده می کند. فاقد پورت های خاموش شدن سریع است و خروجی کمکی 12 ولتی ندارد.

SUN-8K-SG05LP1-EU-SM2 بر اساس SG05LP1-EU ساخته شده است و یک پورت ICT، کانکتورهای D4B و دو درگاه خاموش شدن سریع را حفظ می کند. این شامل یک خروجی کمکی 12 Vdc است و یک کنترل سوئیچ DIP را در پورت ATS برای انعطاف پذیری بیشتر در پیکربندی معرفی می کند.

4. PCB و معماری برد
SUN-8K-SG02LP1-EU-AM2 در مقایسه با SG05، بردهای ایزوله و درایور بیشتری را ارائه می دهد. ماژول Wi-Fi دوباره استفاده می شود، نه به تازگی یکپارچه شده است.

SUN-8K-SG05LP1-EU از پشته PCB پایه SG05 بدون پیشرفت اضافی استفاده می کند.

SUN-8K-SG05LP1-EU-SM2 معماری اصلی را با SG05 به اشتراک می گذارد، اما دارای کنترل اصلی جدید، LCD، و بردهای کمکی اضافی با پشتیبانی از برد DRM به عنوان استاندارد است.

5. اندازه و وزن
SG02LP1-EU-AM2 بزرگترین و سنگین ترین با 420 × 670 × 233 میلی متر و 35.6 کیلوگرم است.

SG05LP1-EU در ابعاد 330 × 580 × 232 میلی متر جمع و جور تر است و 24.9 کیلوگرم وزن دارد.

SG05LP1-EU-SM2 بین این دو در 366 × 589.5 × 237 میلی متر قرار می گیرد و وزن آن 26.8 کیلوگرم است.

6. طرح بندی پورت و طراحی رابط

سه مدل تفاوت قابل توجهی در طرح پورت و پشتیبانی رابط CT نشان می دهند:

SG02LP1-EU-AM2 دارای دو رابط CT، پایانه های اتصال سریع PV و دو پورت خاموش شدن سریع با خروجی کمکی 12 ولت است.

SG05LP1-EU از یک رابط CT، کانکتورهای D4B پشتیبانی می کند و فاقد هر دو خاموش شدن سریع و برق کمکی است.

SG05LP1-EU-SM2 با یک رابط CT، کانکتورهای D4B، دو پورت خاموش شدن سریع، منبع تغذیه کمکی 12 ولت و ادغام سوئیچ DIP در پورت ATS، این کار را بهبود می بخشد.

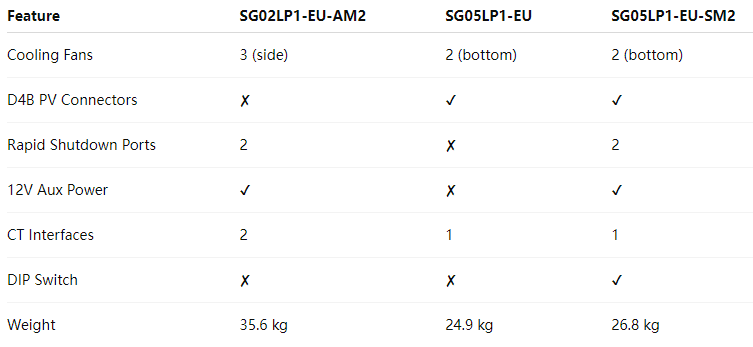

نتیجه گیری

توصیه:

SG02LP1-EU-AM2 برای ایزوله سازی پیشرفته، اندازه گیری CT دوگانه و سیستم هایی که به خروجی 12 ولت aux و کنترل پورت پیشرفته نیاز دارند، ایده آل است.

SG05LP1-EU یک گزینه سبک تر و اساسی تر است که برای نصب هایی با نیازهای کمکی کمتر مناسب است.

SG05LP1-EU-SM2 با ویژگی‌های بهبودیافته، کنترل پیشرفته و زیبایی‌شناسی بهتر تعادل برقرار می‌کند و آن را به پیشرفته‌ترین مدل برای کاربردهای عمومی تبدیل می‌کند.
