کابینت باتری فضای باز سری Deye GE-F128/F240/F256: راهنمای ESS C&I در سری کوچک

معیاری جدید برای ذخیره سازی انرژی تجاری و صنعتی در مقیاس کوچک

اکثر سایت های تجاری و صنعتی نیازی به حیاط باتری در مقیاس مگاوات ندارند. یک کارخانه در حال اجرا در اوج تراشیدن، یک مرکز خرید که هزینه‌های تقاضا را جبران می‌کند، یا مزرعه‌ای که بارهای حیاتی را پشتیبانی می‌کند، معمولاً چیزی بین 100 کیلووات ساعت تا 300 کیلووات ساعت نیاز دارد - به اندازه‌ای که اهمیت دارد، برای توجیه یک سیستم کانتینری خنک‌شده با مایع با خدمه تعمیر و نگهداری خود کافی نیست. این شکاف دقیقاً همان جایی است که کابینت باتری خارجی سری Deye GE-F128/F240/F256 قرار گرفته است، به عنوان بخشی از یک خانواده گسترده تر از راه حل های C&I ESS در مقیاس کوچک .

سری GE-F که حول یک سلول فسفات آهن لیتیوم 314 آمپر ساعتی ساخته شده و با اینورترهای هیبریدی 30 تا 125 کیلوواتی Deye یا واحدهای PCS مدولار جفت شده است، یک معماری کامل ایمنی شش بعدی، خنک کننده هوای هوشمند، و تا 10 واحد بارگیری موازی کابین بدون نصب یا نصب دیواره موازی را فشرده می کند. کار سازه ای

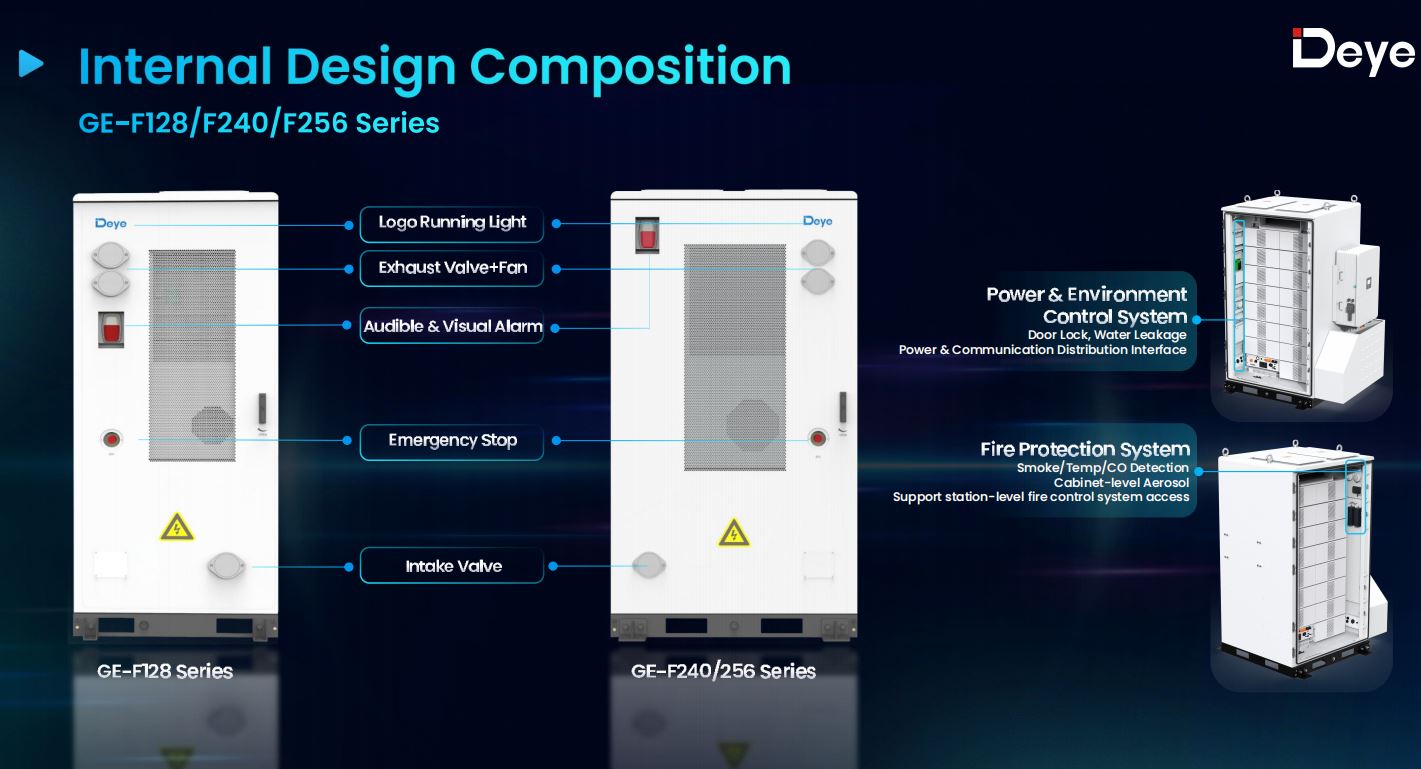

سه کابینت، یک سکو

این سری سه اندازه کابینت فیزیکی را پوشش می‌دهد که هر کدام در پیکربندی‌های انرژی چندگانه ساخته شده از یک ماژول باتری 16.08 کیلووات ساعتی ارائه می‌شوند:

• سری GE-F128 - کابینت باتری در فضای باز GE-F112/128 ، 112.4 کیلووات ساعت و 128.5 کیلووات ساعت، 7 یا 8 ماژول
• سری GE-F240 (GE-F176 / GE-F208 / GE-F240) - بخشی از سری کابینت باتری فضای باز GE-F240/256 ، 176.84 کیلووات ساعت تا 241.15 کیلووات ساعت، 11 تا 15 ماژول
• سری GE-F256 - همچنین در پلت فرم GE-F240/256، 257.23 کیلووات ساعت، 16 ماژول

هر نسخه دارای سلول زیرین یکسانی است - یک بسته LFP 1P16S 314Ah با ولتاژ 51.2 ولت - که اکوسیستم لوازم جانبی، پروتکل ارتباطی و سیستم‌های ایمنی را در کل خط تولید ثابت نگه می‌دارد. ولتاژ عملیاتی از 280 ولت در کوچکترین پیکربندی تا 934.4 ولت در GE-F256 متغیر است و هر کابینت حداکثر جریان شارژ/دشارژ 180 آمپر با پیک 285 آمپر را به مدت 15 ثانیه پشتیبانی می کند.

چرا سلول های 314Ah اقتصاد را تغییر می دهند؟

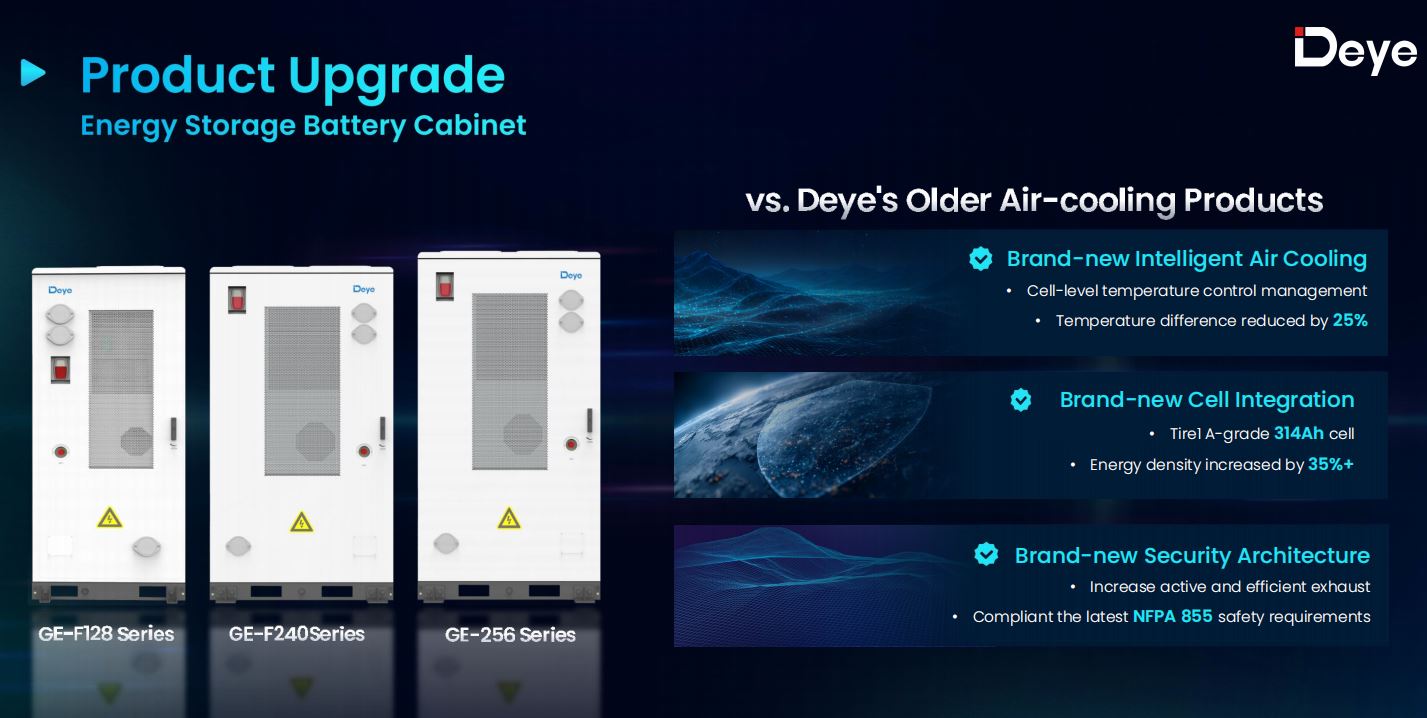

انتقال از سلول 100 آمپری نسل قبلی به سلول 314 آمپر ساعتی تنها یک افزایش ظرفیت نیست. سلول های کمتر و بزرگتر به معنای اتصالات کمتر در سطح بسته، نقاط خرابی بالقوه کمتر، و سیم کشی داخلی ساده تر است - که بخش بزرگی از کاهش قیمت واحد در سری GE-F128 تقریباً 25٪ در مقایسه با کابینت های قدیمی تر با هوا خنک کننده Deye و حدود 15٪ در پلت فرم بزرگتر GE-240/25F است.

زندگی چرخه ای نیز به طور معناداری بهبود می یابد. سلول 314Ah رتبه بندی شده است 8000 چرخه در 0.5 درجه سانتیگراد و 25 درجه سانتیگراد تا 70 درصد پایان عمر، از 6000 چرخه در سلول نسل قبلی، بدون کاهش در دمای 45 درجه سانتیگراد و اختلاف دمای سلول به سلول تا 6 درجه سانتیگراد نگه داشته می شود - گسترش 25 درصد محکم تر از طراحی قدیمی تر.

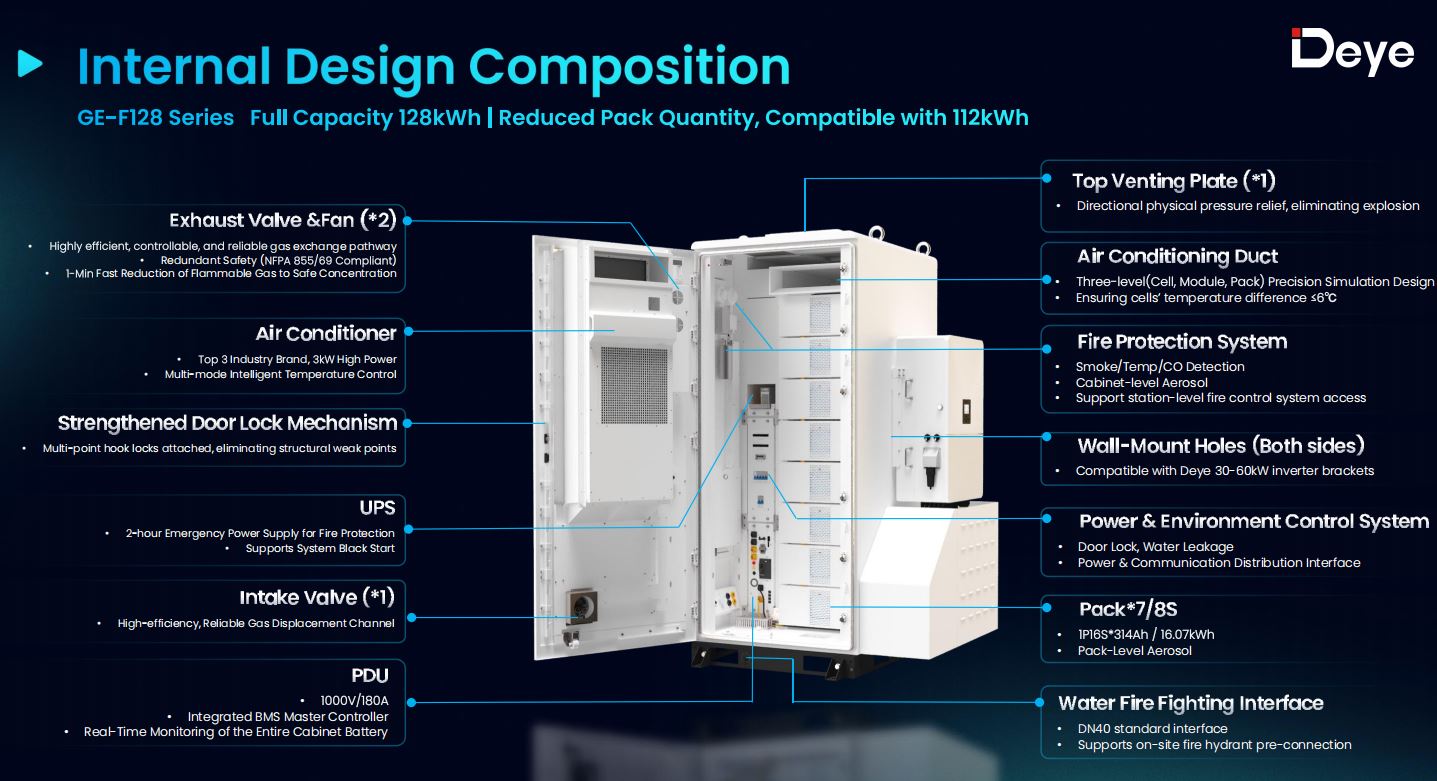

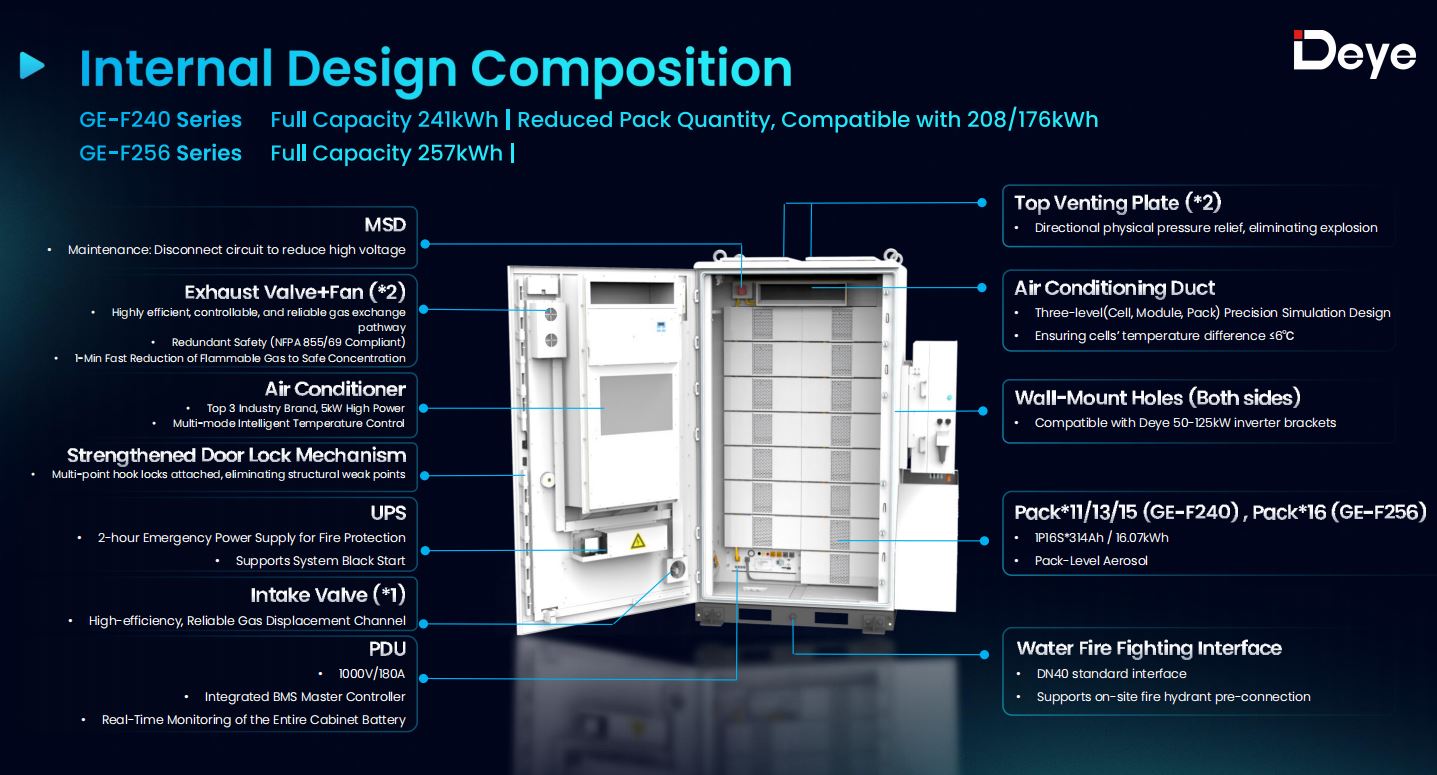

ایمنی شش بعدی: D1 تا D6

کابینت‌های باتری که در فضای باز و در کنار اسکله بارگیری یا دیوار کارخانه قرار می‌گیرند، لوکس یک اتاق اختصاصی با درجه آتش را ندارند، بنابراین طراحی ایمنی باید کارهای بیشتری را به تنهایی انجام دهد. Deye این را به شش لایه می‌سازد که هر کدام یک حالت خرابی متفاوتی را نشان می‌دهند:

1. D1 - عایق الکتریکی ، جلوگیری از انتشار خطا بین بسته ها
2. D2 - عایق فیزیکی / حرارتی بین سلول ها و ماژول ها
3. D3 - تهویه فعال ، گازهای قابل اشتعال را به غلظت ایمن در عرض یک دقیقه پاک می کند
4. D4 - امداد انفجار جهت دار از طریق یک صفحه تهویه بالا نصب شده است
5. D5 - سرکوب آئروسل در هر دو سطح بسته و کابینت
6. D6 - رابط آتش نشانی آب ، یک اتصال استاندارد DN40 برای پیش اتصال هیدرانت در محل

یکی از جزئیاتی که برای هر کسی که برگه‌های مشخصات را مقایسه می‌کند ارزش پرچم‌گذاری دارد: تهویه انفجاری روی آن قرار دارد بالا از کابینت به جای عقب. این در نصب پشت به پشت یا کنار هم مهم است، جایی که یک پانل دریچه‌ای که در پشت نصب شده است مسدود می‌شود یا نیاز به فضای خالی اضافی دارد که ممکن است سایت نداشته باشد. کابینت همچنین دارای یک منبع تغذیه اضطراری 2 ساعته با پشتیبانی UPS است تا سیستم حفاظت در برابر آتش حتی در صورت قطع برق اصلی کار کند و مطابق با NFPA 855، NFPA 68/69 و UL9540A است.

خنک کننده هوای هوشمند بدون جریمه کاهش

خنک کننده هوا به مبارزه در آب و هوای گرم شهرت دارد، که معمولاً استدلال "خنک کردن مایع فقط برای هر چیز جدی" از آنجا ناشی می شود. سری GE-F با یک کانال تهویه مطبوع شبیه سازی شده دقیق سه سطحی (سلول، ماژول، بسته) که توسط یک تهویه مطبوع با برند صنعتی درجه یک با توان 3 کیلووات در GE-F128 و 5 کیلووات در GE-F240/256 هدایت می شود، به عقب رانده می شود.

نتیجه این است بدون کاهش تا 45 درجه سانتیگراد دمای محیط - آستانه‌ای که اکثر رقبای خنک‌کننده با هوا نمی‌توانند به آن برسند یا فقط با گسترش دمای سلولی گسترده‌تر به آن دست پیدا کنند. داده‌های مقایسه‌ای خود Deye چندین کابینت رقیب را با هوا خنک در دمای 40 درجه سانتی‌گراد قبل از شروع کاهش، با اختلاف دمای 8 تا 10 درجه سانتی‌گراد در مقابل 6 درجه سانتی‌گراد سری GE-F قرار می‌دهد. برای نصب روی پشت بام یا بارگیری در جنوب اروپا یا خاورمیانه در طول تابستان، این شکاف تفاوت بین خروجی با امتیاز کامل و سیستمی است که در بعدازظهر به آرامی خود را خنثی می کند.

تطبیق کابینت با یونیت برق

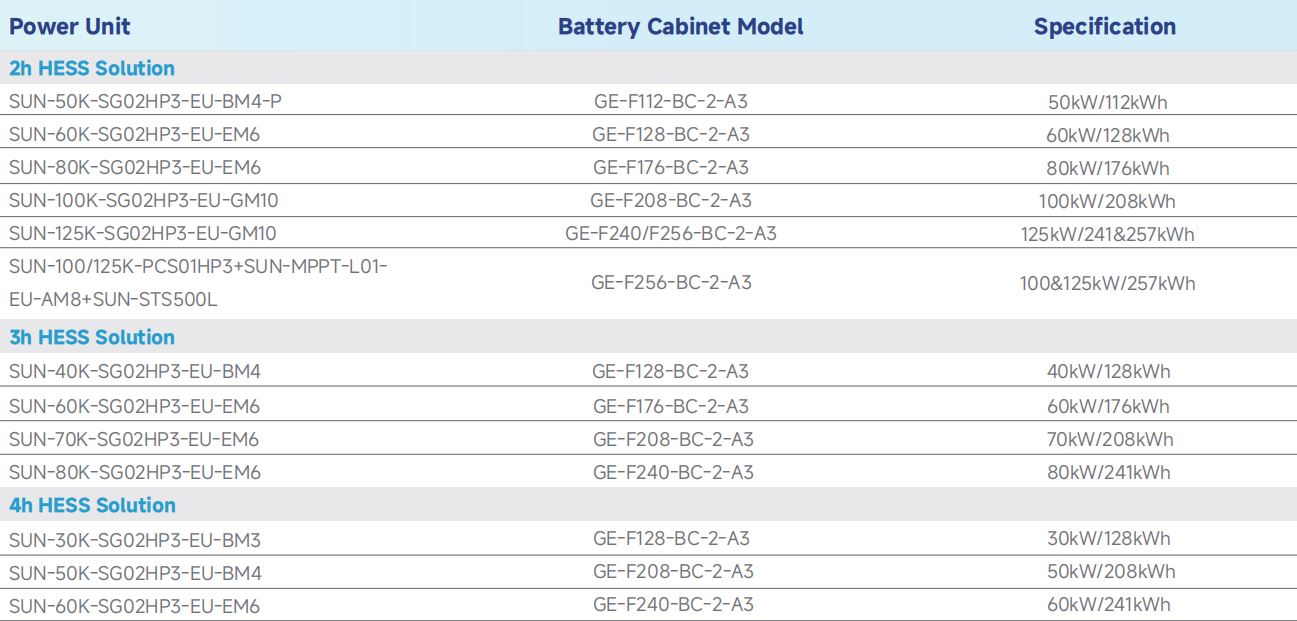

سری GE-F به عنوان یک بسته ثابت به فروش نمی رسد - این یک منو است. بسته به مدت زمان تخلیه مورد نظر (2 ساعت / 3 ساعت / 4 ساعت) و توان کل، همان کابینت می تواند با موارد مختلف جفت شود. اینورترهای هیبریدی فشار قوی سه فاز Deye ، یا برای GE-F240/256 بزرگتر، با پشته PCS MPPT STS مدولار:

• سری GE-F128 با اینورترهای هیبریدی 30 تا 60 کیلووات جفت می شود
• سری GE-F240/256 جفت با اینورترهای هیبریدی 50 تا 125 کیلووات، یا با سیستم تبدیل توان ماژولار SUN-100K/125K-PCS01HP3

یک مجرد اینورتر هیبریدی سه فاز SUN-60K مطابق با a کابینت باتری در فضای باز GE-F128 به عنوان مثال، یک سیستم 2 ساعته 60 کیلووات/128 کیلووات ساعت ارائه می دهد. با یک واحد SUN-30K با همان کابینت تعویض کنید و به یک پیکربندی 30 کیلووات/128 کیلووات ساعت 4 ساعته تبدیل شود - سخت افزار باتری یکسان، چرخه کار متفاوت، که صرفاً با تطبیق جریان نامی اینورتر با پنجره تخلیه مورد نظر انتخاب شده است.

مقیاس گذاری از یک کابینت واحد

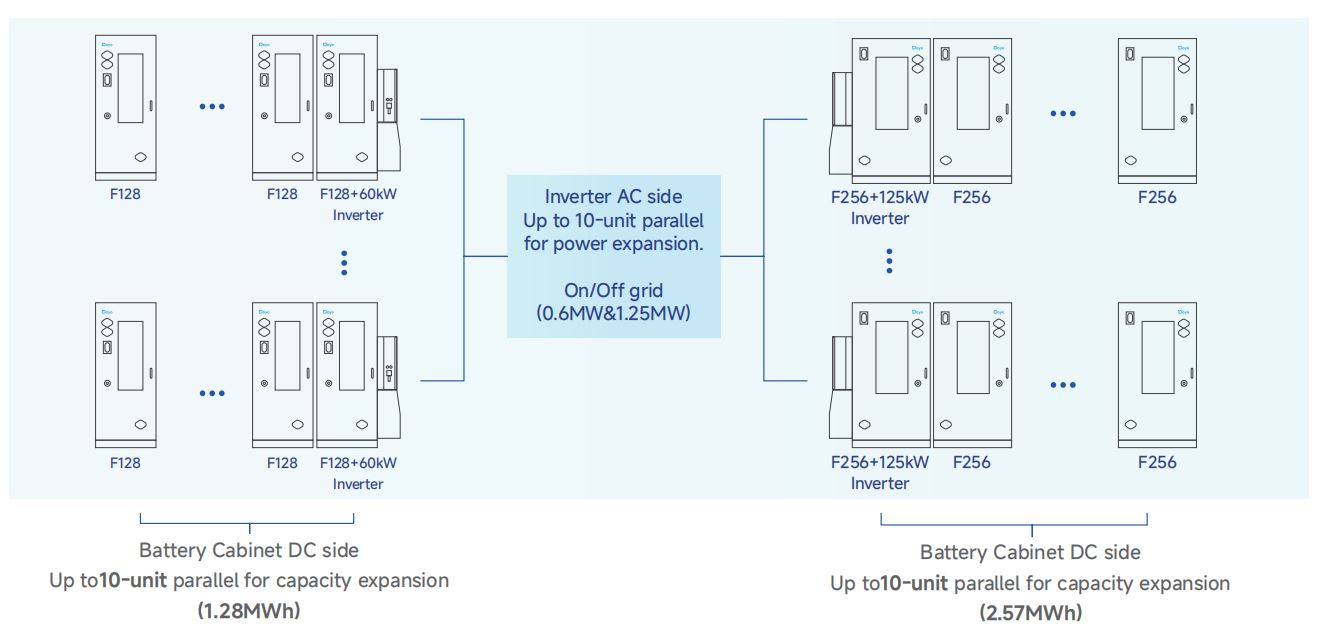

یک مجرد GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to 10 کابینت را می توان موازی کرد در هر پشته، که سری GE-F128 را به 1.28 مگاوات ساعت و سری GE-F240/256 را به 2.41-2.57 مگاوات ساعت می رساند - برای پل زدن به قلمرو تحت پوشش اختصاصی Deye کافی است. سیستم های BESS در مقیاس بزرگ برای پروژه هایی که به طور کامل از رویکرد کابینت مدولار رشد می کنند. در سمت AC، اینورترهای سری HP3 Deye از موازی تا 10 واحد بسته به مدل اینورتر، ظرفیت برق روشن/خاموش شبکه را به 0.6 مگاوات یا 1.25 مگاوات می رساند.

طراحی اینورتر همچنین از دو ورودی باتری مستقل پشتیبانی می‌کند، به این معنی که کابینت‌هایی با مشخصات متفاوت - مثلاً یک GE-F128 موجود در کنار یک GE-F240 جدید اضافه شده - می‌توانند به جای تعویض کامل ناوگان در صورت نیاز به تغییر ظرفیت، روی یک واحد قدرت قرار بگیرند.

نصب و مدیریت از راه دور

آماده سازی سایت جایی است که بسیاری از کل هزینه نصب شده یک سیستم باتری در واقع پنهان می شود - لنت های بتنی، تقویت دیوار، براکت های سفارشی. دیوار بیرونی کابینت GE-F دارای موقعیت های نصب اینورتر از پیش تعیین شده در هر دو طرف است، بنابراین براکت اینورتر مستقیماً به کابینت متصل می شود نه نیاز به بررسی جداگانه برای نصب بر روی دیوار. Deye بسته به وزن اینورتر و دسترسی به محل، سه روش بلند کردن را ارائه می دهد: بالا بردن جرثقیل / لیفتراک برای واحدهای 100 تا 125 کیلو وات (~ 150 کیلوگرم)، بالابر زنجیری ساده برای واحدهای 60 تا 125 کیلووات، و بلند کردن دستی برای واحدهای 30 تا 50 کیلووات (~80 کیلوگرم).

پس از راه اندازی، سیستم به صورت محلی از طریق بلوتوث/USB یا از راه دور از طریق پلتفرم Deye Cloud مدیریت می شود که به ارتقای سیستم عامل، برنامه ریزی شارژ/دشارژ آگاهانه از تعرفه دینامیک و نظارت در زمان واقعی در بیش از 30 زبان رسیدگی می کند.

جایی که سری GE-F مناسب است

هدف هیچ یک از اینها ذخیره سازی در مقیاس کاربردی نیست - Deye صریحاً می گوید که خنک کننده مایع بالاتر از تقریباً 300 کیلووات ساعت یا در برنامه های با نرخ C بالا به عنوان تماس بهتر باقی می ماند. آنچه سری GE-F128/F240/F256 هدف قرار می‌دهد فضای زیر آن است: کارخانه‌ها، مراکز خرید، مزارع و ریزشبکه‌های جزیره‌ای خارج از شبکه که دارای پیکربندی‌های PV-BESS، PV-BESS-دیزل، یا مستقیم BESS هستند، که در آن یک سیستم کانتینری کاملاً راه‌اندازی می‌تواند بیش از حد کشته شود، اما باتری در مقیاس مسکونی را پوشش می‌دهد. برای مقایسه، پروژه هایی که به یک رویکرد کاملا بسته بندی شده و نه مدولار نیاز دارند، می توانند به Deye's نگاه کنند سیستم های ذخیره انرژی باتری برای پروژه های C&I ، یا برای سایت های کوچکتر تک کابینتی، اینورترهای ذخیره انرژی هیبریدی همه در یک .

برای یک نصاب یا یکپارچه‌ساز سیستم که پروژه C&I 100-300 کیلووات ساعت را ارزیابی می‌کند، سؤالات عملی به دمای محیط مورد انتظار، مدت زمان تخلیه مورد نیاز و اینکه آیا سایت احتمالاً بعداً گسترش می‌یابد خلاصه می‌شود. سری GE-F به هر سه پاسخ می دهد بدون اینکه مجبور به انتخاب بین آنها شود - خنک کننده هوا بدون کاهش تا 45 درجه سانتیگراد، مدت زمان تعیین شده توسط انتخاب اینورتر به جای پیکربندی سخت افزاری ثابت، و یک مسیر انبساط موازی ساخته شده از روز اول.
