سلول های 314Ah توضیح داده شده است: چگونه سری Deye GE-F به بیش از 8000 چرخه می رسد

سلول‌های 314 آمپری با ظرفیت بالا می‌رسند: چگونه سری Deye GE-F به عمر چرخه 8000 دست می‌یابد

اعداد چرخه عمر در برگه داده باتری معمولاً پس از مدتی با هم محو می شوند - 6000، 8000، 10000، همه تقریباً در یک محله با "به اندازه کافی طولانی" قرار می گیرند. آنچه در واقع آنها را از هم جدا می کند به ندرت خود شیمی است. فسفات آهن لیتیوم سالهاست که شیمی پیش فرض C&I بوده است. متمایز کننده معماری سلول است: چند سلول در یک بسته قرار می گیرند، هر کدام چقدر جریان دارد و چقدر گرما به طور یکنواخت در آنها پخش می شود. این داستان پشت سلول 314Ah است که Deye's را تامین می کند راه حل های C&I ESS در مقیاس کوچک و به همین دلیل است که سری کابینت باتری فضای باز GE-F128/F240/F256 برای 8000 چرخه در دمای 0.5 درجه سانتیگراد و 25 درجه سانتیگراد تا 70 درصد پایان عمر رتبه بندی شده است.

از 100Ah تا 314Ah: سلول های کمتر، نقاط شکست کمتر

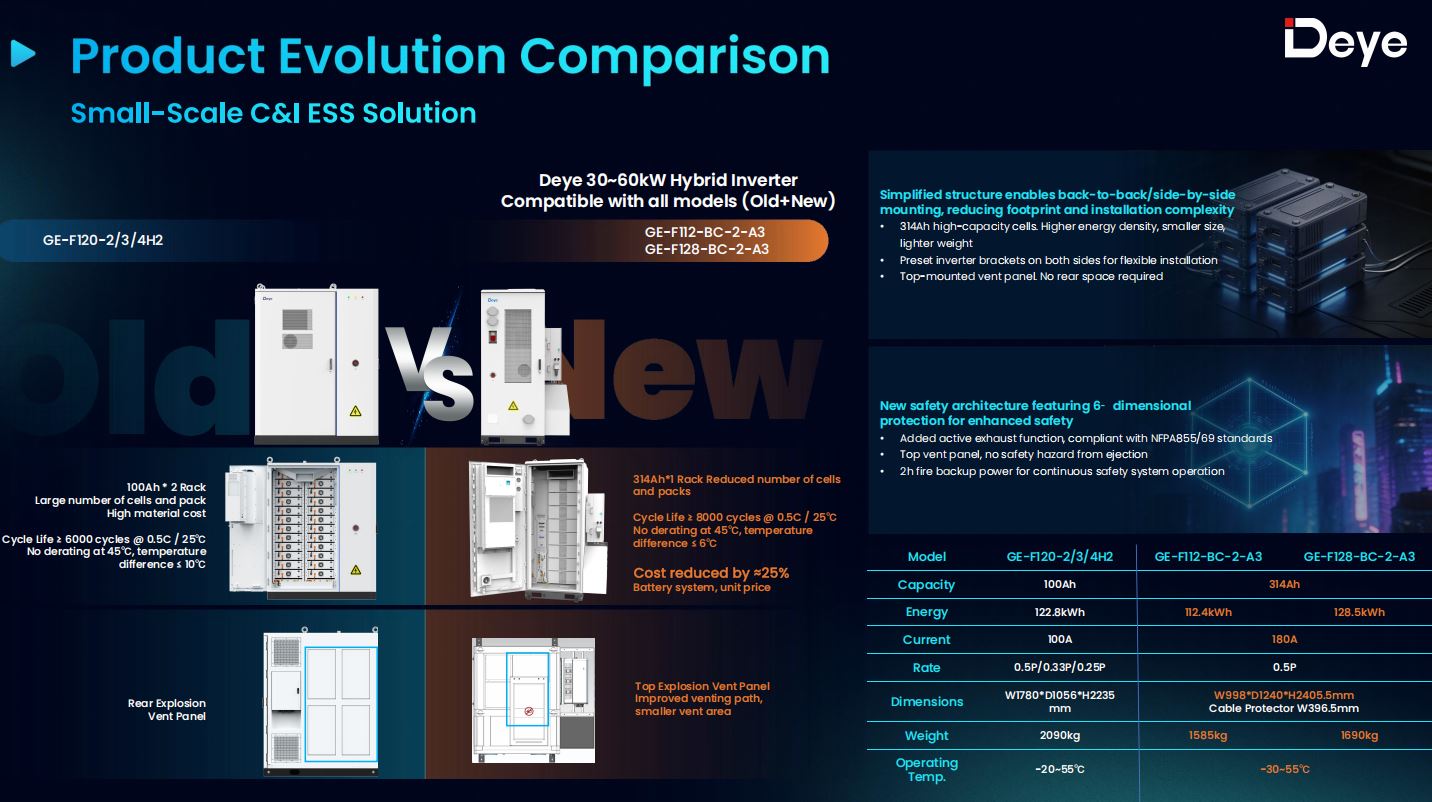

کابینه نسل قبلی Deye، GE-F120-2/3/4H2، بسته خود را از سلول های 100Ah ساخته شده است که دو قفسه در عمق قرار گرفته اند. رسیدن به یک رقم انرژی قابل استفاده به معنای انباشتن تعداد زیادی سلول کوچکتر جداگانه است که تعداد اتصالات سری/موازی، اتصالات شینه و جوش‌های داخل بسته را چند برابر می‌کند - که هر یک نقطه مقاومت بالقوه است و هر نقطه مقاومتی تحت بار گرما تولید می‌کند.

سری GE-F آن را در یک سلول 314 آمپر ساعتی در هر موقعیت، 1P16S را به یک ماژول 51.2 ولت، 16.08 کیلووات ساعت متصل می کند. یک کابینت GE-F128 برای رسیدن به 128.5 کیلووات ساعت فقط به 8 عدد از این ماژول نیاز دارد. GE-F256 برای رسیدن به 257.23 کیلووات ساعت به 16 دستگاه نیاز دارد. سلول‌های کمتر و بزرگ‌تر به معنای مهار داخلی ساده‌تر، خرابی اتصالات کمتر در یک دوره گارانتی 10 ساله است، و - به دلیل اینکه مقیاس هزینه‌های ساخت و مونتاژ با تعداد قطعات بیشتر از ظرفیت خام است - تقریباً 25٪ قیمت واحد کمتر در پلت فرم GE-F128 و حدود 15٪ کمتر در پلت فرم قدیمی GE-F240 در مقایسه با/.

"8000 چرخه" در واقع به چه معناست

رتبه بندی یک عدد گرد بازاریابی نیست - با شرایط آزمون خاصی همراه است: نرخ شارژ/دشارژ 0.5 درجه سانتی‌گراد، دمای محیط 25 درجه سانتی‌گراد، دوچرخه‌سواری تا 70 درصد ظرفیت پایان عمر . این روش استاندارد صنعت برای بیان عمر چرخه است، و به طور مستقیم با رتبه بندی سلول های نسل قبلی از 6000 چرخه تحت شرایط 0.5C/25 درجه سانتی گراد قابل مقایسه است. افزایش 33 درصدی در چرخه های نامی با نرخ تخلیه یکسان، از سلولی با ظرفیت تقریباً سه برابری در هر واحد، نشان دهنده طراحی داخلی واقعاً متفاوت است تا استاندارد تست ضعیف تر.

به طور عملی، در یک چرخه کامل در روز، 8000 چرخه تقریباً 21 تا 22 سال قبل از اینکه بسته به 70 درصد ظرفیت اصلی خود کاهش یابد - بسیار فراتر از دوره گارانتی 10 ساله کابینت، و فضای سر کافی که اکثر اپراتورهای C&I یک سایت را به دلایلی غیر از تحلیل رفتن باتری بازنشسته یا دوباره برق می‌دهند، انجام می‌شود.

طراحی حرارتی پشت رتبه بندی

ادعای عمر چرخه‌ای به سرعت از بین می‌رود اگر بسته گرم یا ناهموار کار کند، زیرا دمای سلول ناهموار یکی از سریع‌ترین راه‌ها برای تسریع تخریب در داغ‌ترین سلول‌های یک پشته است. اینجاست که معماری خنک‌کننده سری GE-F کار واقعی پشت عدد چرخه عمر را انجام می‌دهد.

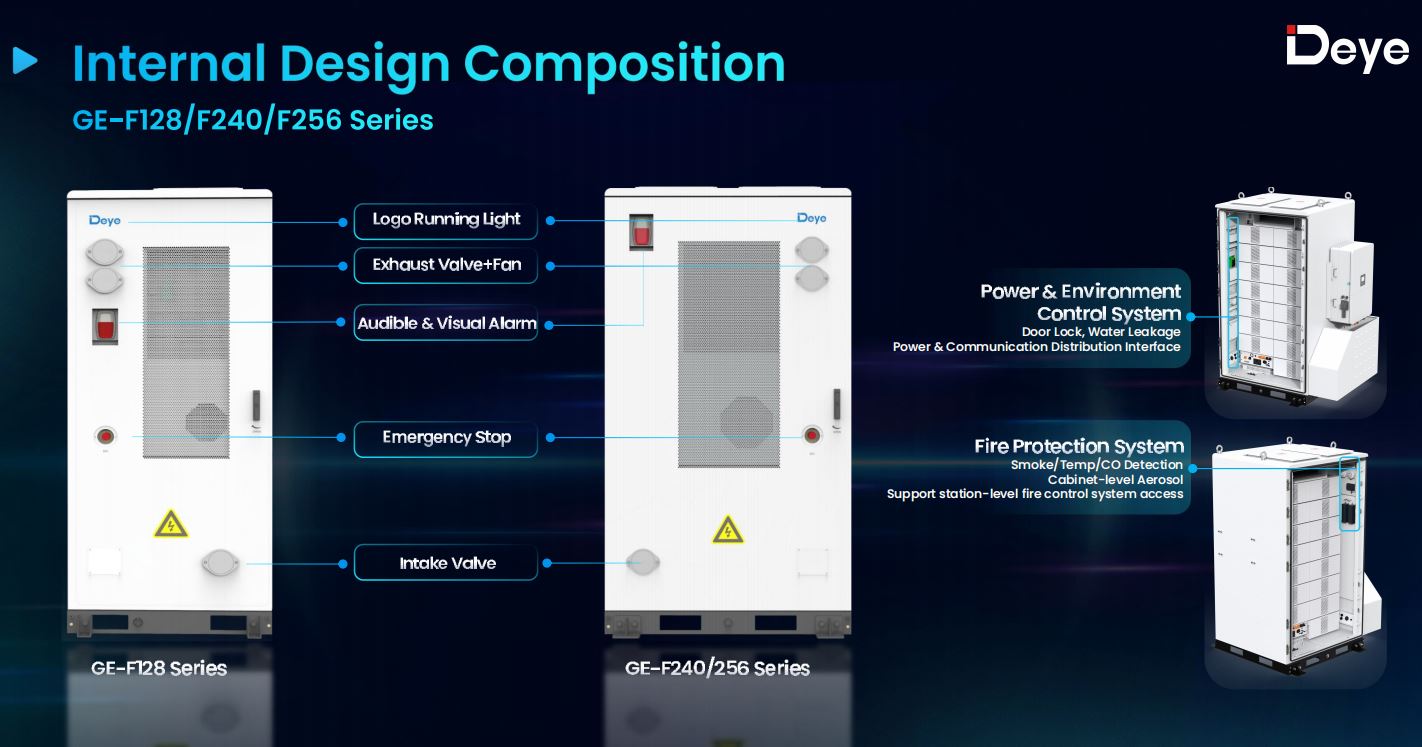

هر کابینت از یک کانال تهویه مطبوع شبیه سازی شده با دقت سه سطحی - سلول، ماژول، پک - استفاده می کند که توسط یک تهویه مطبوع 3 کیلوواتی در GE-F128 و یک واحد 5 کیلوواتی در GE-F240/256 هدایت می شود. نتیجه حداکثر اختلاف دمای سلول به سلول است 6 درجه سانتی گراد ، از 10 درجه سانتی گراد نسبت به نسل قبلی، بدون کاهش خروجی تا 45 درجه سانتی گراد محیط. گسترش حرارتی فشرده تر به این معنی است که هر سلول در بسته با سرعت یکسانی پیر می شود، نه اینکه تعداد انگشت شماری از نقاط داغ زود فرسوده شوند و ظرفیت قابل استفاده کلی بسته را مدت ها قبل از اینکه بقیه سلول ها به پایان عمر نزدیک شوند کاهش دهند.

180A پیوسته، 285A پیک - بدون کاهش اضافی

سلول‌های بزرگ‌تر همچنین سقف میزان جریانی را که یک بسته می‌تواند بدون فشار نامتناسب روی سلول‌ها تحمل کند، افزایش می‌دهد. هر کابینت در سری GE-F - از GE-F112 112.4 کیلووات ساعتی تا GE-F256 257.23 کیلووات ساعتی - دارای یک پاکت فعلی مشابه است: 180A پیوسته، 285A پیک به مدت 15 ثانیه در 20-45 درجه سانتیگراد ، با نرخ عملیاتی 0.5P. این سازگاری برای طراحی سیستم مهم است، زیرا به این معنی است که فرضیات شارژ/تخلیه یکسانی اعمال می‌شود، چه پروژه با یک کابینت GE-F128 شروع شود و چه تا یک پشته GE-F256 چند کابینه افزایش یابد.

برای مقایسه، کابینت‌های رقیب با هوا خنک ساخته شده بر روی سلول‌های با ظرفیت کمتر (معمولاً 280Ah) معمولاً از 130 تا 140 آمپر، با گسترش دمای سلول گسترده‌تر و آستانه‌های بدون کاهش کمتر در حدود 40 درجه سانتی‌گراد پوشش می‌دهند. این شکاف روی پشت بام داغ یا اسکله بارگیری در اواسط یک بعد از ظهر تابستان ملموس می شود - یک سیستم خروجی نامی کامل را نگه می دارد، دیگری بی سر و صدا گاز می دهد.

یک سلول، شش پیکربندی کابینت

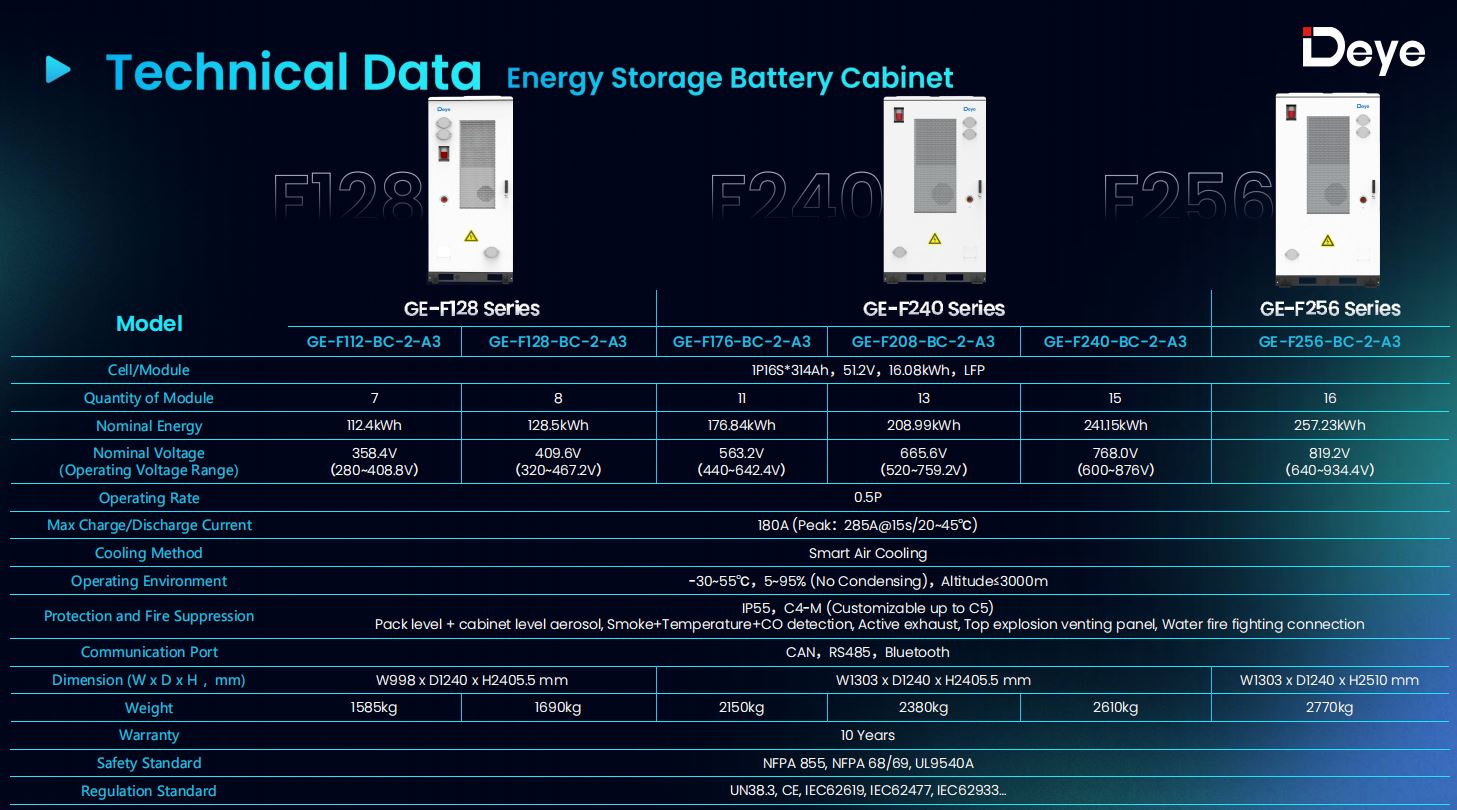

از آنجایی که هر کابینت GE-F از همان ماژول 16.08 کیلووات ساعت ساخته شده است، رتبه بندی 8000 چرخه به طور یکنواخت در کل خط تولید اعمال می شود نه اینکه یک رقم اصلی برای یک SKU پرچمدار باشد:

• را کابینت باتری در فضای باز GE-F112/128 - 112.4 کیلووات ساعت و 128.5 کیلووات ساعت، ساخته شده از 7 یا 8 ماژول
• را سری کابینت باتری فضای باز GE-F240/256 - پوشش GE-F176 (176.84 کیلووات ساعت)، GE-F208 (208.99 کیلووات ساعت)، GE-F240 (241.15 کیلووات ساعت) و GE-F256 (257.23 کیلووات ساعت)، از 11 تا 16 ماژول

هر شش پیکربندی دارای ضمانت 10 ساله یکسان و گواهینامه های UN38.3، CE، IEC62619، IEC62477، و IEC62933 هستند، بنابراین انتخاب یک ردیف ظرفیت صرفاً یک سؤال مربوط به نیازهای انرژی سایت است - نه یک مبادله با کیفیت سلول یا طول عمر مورد انتظار.

این به چه معناست برای محاسبه TCO 10 ساله

رتبه‌بندی عمر چرخه تنها در صورتی به صرفه‌جویی واقعی تبدیل می‌شود که با هزینه ورودی کمتر و سیستم خنک‌کننده‌ای همراه باشد که در واقع می‌تواند ادعای بدون کاهش قیمت را در این زمینه ارائه دهد - در غیر این صورت یک شماره آزمایشگاهی است. در سری GE-F، هر سه ردیف هستند: معماری سلول 314Ah هزینه واحد را 15 تا 25% بسته به اندازه کابینت کاهش می‌دهد، گسترش حرارتی 6 درجه سانتی‌گراد از رده‌بندی 8000 سیکل در برابر تخریب نقطه داغ محافظت می‌کند، و آستانه بدون کاهش در 45 درجه سانتی‌گراد به این معنی است که در شرایط واقعی، تعداد چرخه‌ای غیرقابل قبول است. آزمایشگاه کنترل آب و هوا

برای یکپارچه سازهای سیستم با اندازه 100-300 کیلووات ساعت سیستم ذخیره انرژی باتری برای پروژه C&I ، این ترکیب محاسبه را از «کدام باتری امروز ارزان‌ترین است» به «کدام باتری هنوز ظرفیت قابل توجهی در سال 15 دارد» تغییر می‌دهد. حداقل روی کاغذ، سری GE-F برای پاسخ مثبت به این سوال ساخته شده است.
