F33 همیشه یک "هشدار کاذب" نیست: چرا جریان فاز، کوپلینگ AC و بارهای گذرا مهم هستند

F33 همیشه یک "هشدار کاذب" نیست: چرا جریان فاز، کوپلینگ AC و بارهای گذرا مهم هستند

هنگامی که یک اینورتر یک رویداد اضافه جریان متناوب AC را گزارش می‌کند اما سایت چند دقیقه بعد عادی به نظر می‌رسد، غریزه اغلب مشکوک شدن به یک سفر مزاحم است. در عمل، نقطه شروع بهتر معمولا ساده تر است: مراحل را بخوانید، بررسی کنید که اینورتر کوپل شده AC کجا وصل شده است، و بپرسید که چه چیزی بلافاصله قبل از زنگ هشدار تغییر کرده است.

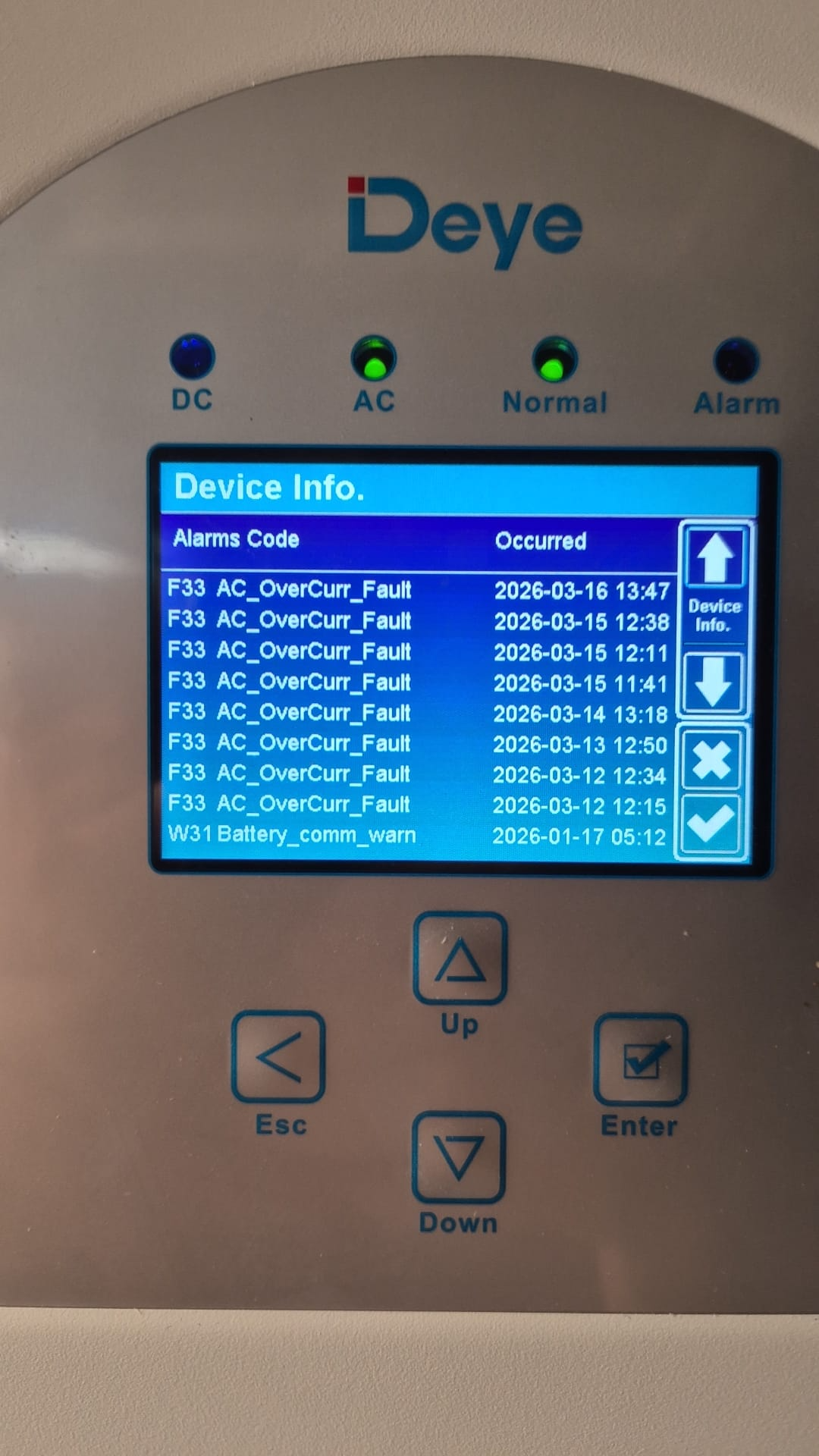

خدمات میدانی به ندرت به سریعترین فرض پاداش می دهد. زنگ هشداری که در نگاه اول مرموز به نظر می رسد، اغلب با درک مسیر الکتریکی، معمولی است. F33 کاملاً در آن دسته قرار می گیرد. در برخی از خانواده های اینورتر هیبریدی Deye، کد به عنوان AC_OverCurr_Fault فهرست شده است. در خانواده‌های دیگر، شماره‌گذاری کمی تغییر می‌کند، اما درس عملی تقریباً یکسان است: قبل از اینکه به این نتیجه برسیم که دستگاه رویداد را اشتباه گزارش کرده است، از سمت AC شروع کنید.

این تمایز مهم است، زیرا یک رویداد جریان بیش از حد AC اغلب بسیار محدود تفسیر می شود. نصب‌کننده‌ها ممکن است به قدرت کل سایت نگاه کنند، یک حالت ثابت را مطالعه کنند، هیچ چیز چشمگیری نبینند و تصمیم بگیرند که زنگ هشدار واقعی نیست. با این حال، جریان همیشه به شیوه‌ای مرتب و متعادل رفتار نمی‌کند که رقم قدرت تیتر نشان می‌دهد. یک سایت می‌تواند در مجموع کیلووات متوسط ​​به نظر برسد و همچنان بار معنی‌داری را روی یک فاز قرار دهد، به‌ویژه جایی که کوپلینگ AC، بارهای پشتیبان یا رویدادهای سوئیچینگ کوتاه‌مدت درگیر هستند.

با کد شروع کنید، اما در اینجا متوقف نشوید

اولین نکته مفید، هوشیاری است. شماره‌گذاری کد خطا می‌تواند بسته به خانواده اینورتر متفاوت باشد، بنابراین یک تیم خدمات همیشه باید مدل دقیق را قبل از تلقی هر کد واحد به‌عنوان جهانی تأیید کند. با این حال، کتابچه‌های راهنمای خود Deye به یک جهت ثابت اشاره می‌کنند: وقتی اینورتر وضعیت اضافه جریان AC را علامت‌گذاری می‌کند، بررسی باید با جریان در مسیر AC آغاز شود، نه با نتیجه‌گیری عجولانه مبنی بر اینکه باتری، BMS یا ورودی PV باید مقصر باشند.

این ممکن است بدیهی به نظر برسد، اما اینجاست که بسیاری از گفتگوها به بیراهه می روند. هنگامی که باتری در داده های تاریخی سالم به نظر می رسد، توجه اغلب به سمت نرم افزار یا سیستم عامل معطوف می شود. گاهی اوقات این توجیه می شود. بیشتر اوقات، اصول اولیه هنوز به درستی بررسی نشده است: جایی که جریان جریان دارد، در کدام فاز متمرکز شده است، و اینکه آیا پیکربندی سیستم این غلظت را محتمل تر می کند.

چرا خواندن جریان صفر بعدی خیلی کم را ثابت می کند

یک اعتراض میدانی رایج به نظر می رسد اطمینان بخش است، اما قطعی نیست: "ما جریان را زمانی که زنگ هشدار مطرح شد بررسی کردیم و آن صفر بود." این فقط به ما می گوید که سایت در آن لحظه بعد چگونه به نظر می رسید. به ما نمی گوید که چه اتفاقی افتاده است که این رویداد آغاز شد.

رویدادهای کوتاه مدت بیش از حد می توانند به سرعت بیایند و از بین بروند. یک کمپرسور، پمپ، بانک بخاری، شارژر یا اینورتر دیگر می تواند تصویر را در عرض چند ثانیه تغییر دهد. اگر این عارضه قبل از رسیدن تکنسین ناپدید شود، خوانش حالت ثابت ممکن است کاملاً بی ضرر به نظر برسد. منحنی‌های تاریخی همچنین می‌توانند آشکارترین جزئیات را از دست بدهند، زیرا رویداد ممکن است کوتاه‌تر از فاصله ثبت‌نام باشد یا ممکن است به روند گسترده‌تری هموار شود که در گذشته غیرقابل توجه به نظر می‌رسد.

به همین دلیل است که زمینه اهمیت دارد. گزارش سرویس زمانی مفیدتر می شود که ثبت کند چه چیزی روشن شده است، چه حالتی سیستم در آن قرار دارد، آیا سایت به شبکه متصل است یا از طریق بار کار می کند، و اینکه آیا رویداد با تغییر شناخته شده تقاضا همزمان شده است یا خیر.

سوء تفاهم 5 کیلوواتی: توان کل و جریان فاز یکسان نیستند

یک خط از میدان بارها و بارها بالا می آید: "بار به 5 کیلو وات محدود می شود و 5 کیلو وات 22 A تولید نمی کند." این بیانیه تنها تحت یک فرض خاص صادق است، یعنی اینکه توان به طور مساوی در یک سیستم سه فاز تقسیم می شود. هنگامی که بار یا منبع جفت شده AC روی یک فاز 230 ولت متمرکز شد، محاسبات یکباره تغییر می کند.

بنابراین بیان دقیق تر این است: 5 کیلو وات معمولاً 22 A را در هر فاز یک سیستم سه فاز متعادل نمی دهد، اما مطمئناً می تواند در این محدوده در یک فاز 230 ولت قرار گیرد. دقیقاً به همین دلیل است که داده های سطح فاز اهمیت دارند. یک سایت می تواند در مجموع در حد انتظار باشد و همچنان یک هادی را بسیار بیشتر از مقدار توان کل نشان می دهد فشار دهد.

نکته این نیست که هر 22 خواندن قابل قبول است. این است که خود عدد نباید بدون تعیین نحوه توزیع قدرت به عنوان غیرممکن تلقی شود. در یک نصب واقعی، یک اینورتر رشته جفت شده AC در L1، یا یک بار بزرگ متمرکز بر L1، می‌تواند جریان فاز را بسیار مهم‌تر از عدد عنوان kW کند.

چرا مکان کوپلینگ AC اهمیت دارد؟

مستندات اینورتر هیبریدی اروپایی Deye یک نکته مهم را نشان می دهد که به راحتی در عیب یابی روزمره نادیده گرفته می شود: کوپلینگ AC ممکن است در سمت شبکه یا در سمت بار پیکربندی شود، و در مدل های پشتیبانی شده پورت GEN می تواند به عنوان ورودی Micro Inv نیز استفاده شود. این انعطاف‌پذیری، به‌ویژه هنگام مقاوم‌سازی یک سیستم خورشیدی موجود مفید است، اما نحوه حرکت نیرو در نصب و نحوه تفسیر هشدارها را نیز تغییر می‌دهد.

اگر یک اینورتر روی شبکه در سمت بار AC کوپل شده باشد، بحث باید فوراً از تولید کل سایت به مسیری که برق از طریق خروجی پشتیبان و فازهای متصل به آن طی می‌کند، تغییر کند. به همین ترتیب، هنگامی که از یک متر خارجی برای نظارت با AC استفاده می شود، دفترچه راهنمای Deye خاطرنشان می کند که داده های کنتور باید به درستی با اینورتر هیبریدی ارتباط برقرار کنند تا داده های مصرف بار دقیق باشند. بدون این زمینه، تکنسین‌ها و مشتریان می‌توانند به جای تشخیص وضعیت واقعی برق، بر سر اسکرین‌شات‌ها بحث کنند.

مراحل را بخوانید، نه فقط کل

اینجاست که صفحات جزییات خود اینورتر اغلب آشکارتر از یک نمای مجموع توان است. رابط Deye ولتاژ، جریان و توان را برای هر فاز در سمت اینورتر، و ولتاژ و توان را برای هر فاز در سمت بار ارائه می دهد. برای یک تیم خدماتی، این دکوراسیون نیست. اغلب سرنخ تعیین کننده است.

سیستم های سه فاز هنوز هم می توانند ناهموار باشند. دیتاشیت های Deye برای هیبریدهای سه فاز ولتاژ پایین بیان می کند که اینورتر از خروجی نامتعادل پشتیبانی می کند و منوهای مدل های اخیر نیز به تغذیه فاز نامتقارن اشاره دارند. به عبارت دیگر، سیستم برای کار در دنیای واقعی ساخته شده است، جایی که بارها همیشه خود را به طور منظم تقسیم نمی کنند. اما همین واقعیت به این معنی است که عیب یابی باید در سطح فاز انجام شود. یک رقم کلی مسطح می‌تواند یک نصب کج را پنهان کند.

راهی بهتر برای توضیح F33 به مشتریان

مشتریان معمولاً درسی در فلسفه کد خطا نمی خواهند. آنها می خواهند بدانند که آیا اینورتر ایمن است، آیا سیستم به درستی سیم کشی شده است یا خیر، و آیا از آنها خواسته شده است که قطعات را به صورت غیر ضروری تعویض کنند. مفیدترین پاسخ این است که نگوییم زنگ هشدار قطعا درست یا قطعا اشتباه بوده است. توضیح این است که یک رویداد اضافه جریان AC باید از مسیر جریان واقعی، بارگذاری فاز واقعی و لحظه عملیاتی واقعی قضاوت شود، نه از یک عکس فوری آرام گرفته شده پس از آن.

این باعث می شود مکالمه خدمات بهتری انجام شود. این نشان می دهد که تحقیقات به جای حدس و گمان مبتنی بر رفتار الکتریکی است. همچنین از دو حالت افراطی که هر دو به اعتماد آسیب می‌رسانند، اجتناب می‌کند: رد کردن زنگ هشدار به‌عنوان یک نقص نرم‌افزاری بدون مدرک، یا تلقی کردن هر کد جریان اضافه به‌عنوان اثبات نقص سخت‌افزاری.

در پایان، بسیاری از بحث های F33 اصلاً در مورد یک اینورتر مرموز نیست. آنها در مورد شکاف بین توان مجموع و جریان فاز، بین قرائت‌های حالت پایدار و رویدادهای کوتاه مدت، و بین یک نمودار تک خطی منظم و نحوه اتصال واقعی نصب در محل هستند. این شکاف را ببندید، و معمولاً درک موضوع بسیار آسان‌تر می‌شود.
