Deye Inverter F55 (DC-Volt High-Fault) تحلیل عملی

دی اینورتر F55 (DC - ولت بالا - خطا) تحلیل عملی - عیب یابی سریع و رفع ولتاژ DC از یک مورد واقعی

نمای کلی

F55 (DC - ولت بالا خطا) یک کد خطای حفاظت از ولتاژ بالا سمت DC در اینورترهای هیبریدی Deye است. معمولاً ناشی از عدم تطابق پیکربندی سیستم و شرایط عملیاتی است تا خرابی سخت افزار. هنگامی که اینورتر فعال می شود، بلافاصله ورودی PV را قطع می کند و تولید PV را متوقف می کند. این مقاله دلایل اصلی و منطق راه‌اندازی F55 را با استفاده از سه اسکرین‌شات واقعی در سایت تشریح می‌کند و یک روش استاندارد شده و آماده از ردیابی داده‌ها تا اصلاح در محل را ارائه می‌دهد. این راهنمایی برای طیف کامل واحد مسکونی Deye قابل اجرا است فاز و سه فاز پایین اینورترهای هیبریدی ولتاژ و برای نصب کنندگان PV و پرسنل O&M در نظر گرفته شده است.

1. پدیده خطای مورد - قفل کردن ناهنجاری هسته از سه اسکرین شات

در این مورد، سیستم ذخیره‌سازی PV مسکونی بارها و بارها صادرات خود را در طول دوره‌های پرتابش بالا متوقف کرد. نظارت از راه دور آلارم ها را به صدا درآورد. سه در - اسکرین شات های سایت یک زنجیره کامل شواهد را تشکیل می دهند و به وضوح مشکل اصلی را نشان می دهند:

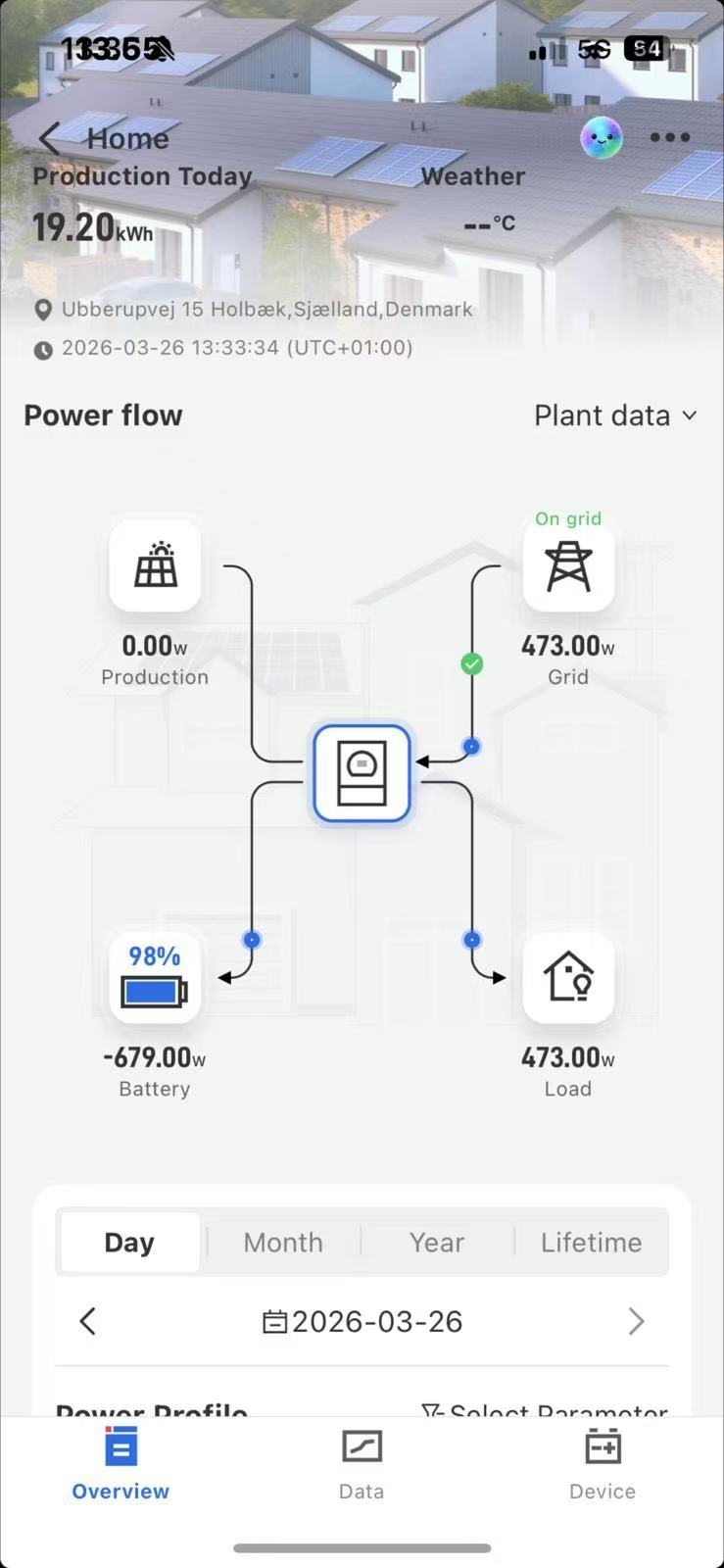

شکل 1 - اسکرین شات جریان برق

توان تولید PV مستقیماً به 0 وات کاهش می یابد. سیستم تولید PV را متوقف می کند و کاملاً به آن متکی است

منبع شبکه به اضافه تخلیه باتری برای خدمت رسانی به بار. این مشتری است - علامت درک شده "بدون نسل".

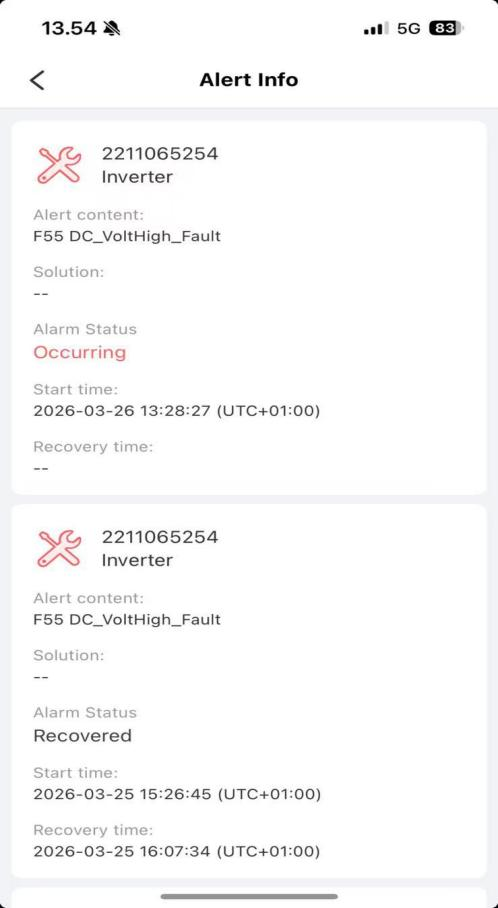

شکل 2 - تصویر صفحه ثبت زنگ هشدار F55

پلتفرم F55 DC را گزارش می دهد - ولت بالا - خطا نشان دهنده گذرگاه DC است ولتاژ خطاها در طول روز رخ می دهد - دوره های تابش و به طور خودکار زمانی که تابش کاهش می یابد پاک می شود. الگوی تکراری با زمان‌بندی اضافه ولتاژ DC معمولی مطابقت دارد.

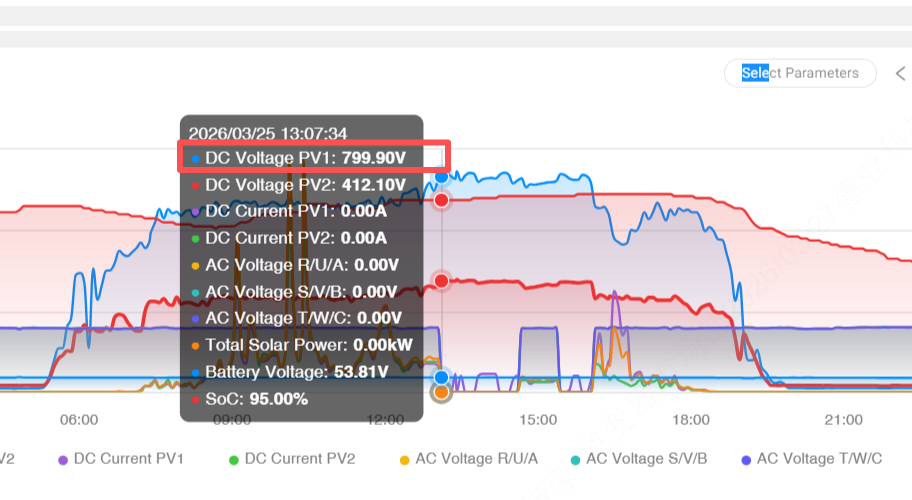

شکل 3 - عکس صفحه داده های عملیاتی

این اسکرین شات کلید روت است - باعث شناسایی ناهنجاری های اصلی واضح هستند: ولتاژ DC PV1 به 799.90 ولت افزایش می یابد، جریان PV1 و PV2 PV 0.00 A است، SOC باتری 95٪ با ولتاژ باتری 53.81 V است، و ولتاژهای جانبی AC همه 0 ولت هستند که نشان می دهد اینورتر از شبکه جدا شده است.

سه اسکرین شات به این نتیجه می رسد که DC بیش از حد - ولتاژ جانبی اینورتر را فعال کرد ' اقدام حفاظتی انجام داد و باعث خاموشی نسل شد. یک باتری تقریباً پر وضعیت ولتاژ را تشدید کرد.

2. F55 Fault Core Definition و Case Trigger Logic

1. تعریف رسمی

F55 نشان دهنده حفاظت در برابر ولتاژ باس DC است. اینورتر ' منطق حفاظت از ولتاژ DC بالا از آسیب رساندن به IGBT ها، خازن های پیوند DC، BMS باتری و سایر اجزای حیاتی جلوگیری می کند. هنگامی که ولتاژ DC از آستانه حفاظت پیکربندی شده فراتر رود، اینورتر اقدامات حفاظتی را انجام می دهد.

2. منطق ماشه کامل برای این مورد

با ترکیب سه اسکرین شات با رفتار حفاظتی اینورتر، زنجیره خطا به شرح زیر است و یک سناریوی معمولی F55 را نشان می دهد:

- علت اصلی: رشته PV1 دارای تعداد زیادی ماژول به صورت سری است به طوری که ولتاژ مدار باز به طور قابل توجهی از اینورتر فراتر می رود. ' محدودیت های ورودی MPPT یا DC. اسکرین شات 799.90 ولت را نشان می دهد که بسیار فراتر از حد معمول ایمن است.

- ماشه مستقیم: در ظهر تحت تابش شدید، ولتاژ PV بیشتر افزایش می یابد و از آستانه حفاظتی عبور می کند.

- ضریب تقویت: SOC باتری در 95٪ تقریباً پر است و ظرفیت کمی برای جذب نیروی PV اضافی باقی می گذارد. انرژی اضافی در سمت DC جمع می شود و ولتاژ را بالاتر می برد.

- عملکرد حفاظتی: اینورتر F55 را راه اندازی می کند، ورودی PV را قطع می کند تا جریان PV به صفر برسد، و از شبکه جدا می شود تا ولتاژ AC صفر شود. توان PV به 0 وات می رسد و سیستم صادرات را متوقف می کند.

- بازیابی خودکار: با کاهش تابش در عصر، ولتاژ PV به محدوده ایمن باز می گردد، حفاظت پاک می شود و اینورتر کار عادی خود را از سر می گیرد.

3. علل اصلی F55 (اکثریت مشکلات غیر سخت افزاری)

بر اساس اسکرین شات ها و آمار میدانی، اکثر خطاهای F55 ناشی از نقص سخت افزاری نیستند. این مورد با دو دلیل اصلی مطابقت دارد که باید تمرکز بررسی‌های در محل باشد:

1. پیکربندی بیش از حد رشته PV (علت اولیه، ~60٪)

این حالت معمولی است: تعداد سری رشته‌های PV1 خیلی زیاد است، بنابراین ولتاژ مدار باز به 799.90 ولت می‌رسد که بسیار بیشتر از اینورتر است. ' ورودی مجاز تحت تابش شدید، حفاظت از اضافه ولتاژ ناگزیر فعال می شود. برخی از موارد نیز عدم تعادل بین PV1 و PV2 را در نوع ماژول یا تعداد رشته نشان می‌دهند که باعث می‌شود یک رشته از ولتاژ مطمئن فراتر رود.

2. جذب ناکافی باتری (ثانویه، ~25٪)

بالا battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

غیر معمول دیگر - علل سخت افزاری

- تنظیمات نادرست پارامتر مانند محدودیت‌های ضد معکوس بیش از حد سخت، صاف کردن برق غیرفعال، یا تنظیمات نادرست قطع شارژ باتری که اجازه می‌دهد ولتاژ افزایش یابد.

- مشکلات سیم کشی DC مانند اتصالات شل یا اکسید شده که حس ولتاژ را مخدوش می کند و باعث تشخیص کاذب اضافه ولتاژ می شود.

4. روش استاندارد عیب یابی F55 - ابتدا از راه دور، سپس روشن - سایت

این اصل را دنبال کنید «ابتدا ردیابی اسکرین شات از راه دور، سپس بررسی های عملی در محل؛ مدارها را قبل از سخت افزار بررسی کنید». سه اسکرین شات می تواند حدود 90 درصد از مشکلات را شناسایی کند و از حذف غیر ضروری جلوگیری کند.

مرحله 1 - ردیابی اسکرین شات از راه دور (هسته، 5 دقیقه برای قفل کردن علت اصلی)

سه اسکرین شات اصلی را از پلتفرم بازیابی کنید و چهار نقطه را تأیید کنید:

- از شکل 2، F55 را تأیید می کند و اینکه محرک ها در طول تابش زیاد رخ می دهند، که نشان دهنده PV است. - مسائل جانبی

- از شکل 3 ولتاژ و جریان PV را بررسی کنید. ولتاژ بسیار بالاتر از MPPT یا محدودیت های ورودی با نقاط جریان صفر تا مسائل مربوط به پیکربندی رشته PV.

- از شکل 3 SOC باتری را بررسی کنید. SOC بالای 85 درصد نشان دهنده ظرفیت جذب ناکافی است.

- از شکل 1 و شکل 3 سمت AC را بررسی کنید تا مشکلات شبکه را به عنوان علت خاموش شدن حذف کنید.

مرحله 2 - بررسی در محل PV سمت PV (بهسازی هسته)

- PV را از اینورتر جدا کرده و ولتاژهای مدار باز PV1/PV2 را با مولتی متر اندازه گیری کنید تا خوانش اسکرین شات را تأیید کنید.

- تعداد رشته ها را دوباره محاسبه کنید و اطمینان حاصل کنید که ولتاژ مدار باز در شرایط دمایی مورد انتظار در محدوده ایمن قرار دارد.

- پایانه های DC PV را از نظر اتصالات شل یا اکسیداسیون بررسی کنید و ماژول ها را برای آسیب یا سایه بررسی کنید.

مرحله 3 — Battery and parameter optimization (remove amplifying factors)

- قطع شارژ باتری و سایر پارامترهای باتری را به پیش فرض های سازنده بازگردانید.

- از شارژ در ساعات اوج تابش مانند 11:00 تا 15:00 اجتناب کنید و برای افزایش فضای جذب، شارژ را به دوره‌های خارج از اوج شبکه تغییر دهید.

- محدودیت‌های ضد معکوس/صادرات را در محدوده مجاز تنظیمی کاهش دهید و هموارسازی برق را برای سرکوب افزایش ولتاژ فعال کنید.

مرحله 4 — Hardware checks (only if prior steps fail, rare)

- سیستم عامل اینورتر را به روز کنید و در صورت لزوم تنظیمات کارخانه را بازیابی کنید و پارامترها را مجدداً پیکربندی کنید.

- برای بازرسی سنسورهای ولتاژ DC، IGBT و BMS باتری با پشتیبانی فنی Deye تماس بگیرید. اینورتر را بدون مجوز از هم جدا نکنید.

5. طرح اصلاح مورد خاص - عملی و بادوام

روی تصحیح رشته PV و بهینه سازی باتری/پارامتر تمرکز کنید. همه اقدامات زیر قابل اجرا در فیلد هستند و باید تکرار را حذف کنند.

1. اصلاح هسته سمت PV

- برای خواندن ولتاژ PV1 799.90 ولت، بلافاصله تعداد رشته های PV1 را کاهش دهید تا ولتاژ مدار باز در اینورتر بیفتد. ' محدوده ورودی مجاز با حاشیه ایمنی. پس از پیکربندی مجدد، ولتاژ مدار باز را در حالت قطع اندازه گیری کنید و فقط زمانی دوباره وصل کنید که خوانش ها عادی باشد.

- اطمینان حاصل کنید که PV1 و PV2 از انواع ماژول‌های یکسان، تعداد رشته‌ها و ترجیحاً دسته‌های تولید یکسان استفاده می‌کنند. اختلاف ولتاژ بین رشته ای را حداقل نگه دارید.

2. بهینه سازی باتری و پارامتر

- حد بالایی شارژ باتری را روی سطحی تنظیم کنید که فضای زیادی برای جذب PV ایجاد کند، برای مثال 80٪ -85٪ SOC.

- برای جلوگیری از انباشت انرژی DC، در جایی که مجاز است، صادرات محدود به شبکه را مجاز کنید.

- ویژگی‌های هموارسازی نیرو و محدود کردن توان PV را برای سرکوب ولتاژ یا نوسانات ناگهانی برق فعال کنید.

3. تعمیر و نگهداری معمولی ساده

- پایانه های DC را در طرف PV و باتری محکم کنید، اکسیداسیون را حذف کنید و از عایق مناسب اطمینان حاصل کنید.

- برای نظارت بر ولتاژ PV و SOC باتری و در صورت بروز ناهنجاری ها، هر ماه سه تصویر اصلی را بازیابی کنید.

7. خوراکی های کلیدی

- F55 یک اقدام حفاظتی ایمنی عادی است و لزوماً نشان دهنده خرابی سخت افزار نیست. بیشتر رخدادها ناشی از پیکربندی رشته PV بیش از حد مجاز اینورتر است. SOC بالای باتری و تنظیمات نامناسب پارامتر از عوامل تقویت کننده رایج هستند.

- تشخیص سریع بر سه تصویر متکی است: جریان برق، گزارش هشدار و داده های عملیاتی. این تصاویر در اکثر موارد یک ردیابی علت ریشه ای پنج دقیقه ای را امکان پذیر می کنند.

- اولویت‌های اصلاح: پیکربندی صحیح رشته PV برای از بین بردن علت اصلی، و بهینه‌سازی پارامترهای باتری و اینورتر برای حذف شرایط تقویت‌کننده و جلوگیری از عود.

چک لیست عملی

- شکل 1، شکل 2 و شکل 3 را برای هر حادثه بازیابی و ذخیره کنید.

- PV Voc را در میدان جدا کرده و اندازه گیری کنید.

- برای برآوردن محدودیت های ورودی اینورتر، تعداد رشته ها را دوباره محاسبه و تنظیم کنید.

- محدودیت های شارژ باتری را با فروشنده باتری هماهنگ کنید و هموارسازی نیرو را فعال کنید.

- تغییرات سند و نظارت ماهانه از طریق اسکرین شات از راه دور.
