اینورترهای خورشیدی شبکه: راهنمای نهایی

1. معرفی به اینورترهای خورشیدی شبکه کراوات

با سرعت بخشیدن به انرژی تمیز و تجدید پذیر ، انرژی خورشیدی به عنوان یکی از در دسترس ترین و مقیاس پذیر ترین راه حل ها ظاهر می شود. از جمله مؤلفه های اصلی هر سیستم انرژی خورشیدی اینورتر است ، وسیله ای که نقش مهمی در استفاده و استفاده از انرژی خورشید دارد. به طور خاص ، اینورترهای شبکه -همچنین به عنوان اینورترهای شبکه ای شناخته می شود-در برنامه های خورشیدی مسکونی ، تجاری و در مقیاس ابزار بسیار مهم است که در آن سیستم به شبکه برق عمومی متصل است.

1.1 اینورتر شبکه شبکه چیست؟

اینورتر شبکه کراوات یک وسیله الکترونیکی است که برق مستقیم جریان (DC) تولید شده توسط پانل های خورشیدی را به برق جریان متناوب (AC) تبدیل می کند که با ولتاژ و فرکانس شبکه ابزار محلی مطابقت دارد. این تحول ضروری است زیرا بیشتر خانه ها و مشاغل با قدرت AC کار می کنند و شبکه ابزار خود به خودی خود برق را توزیع می کند.

مهمتر از همه ، اینورترهای شبکه ای برای همگام سازی دقیقاً با شکل موج الکتریکی شبکه طراحی شده اند و باعث می شود جریان انرژی یکپارچه بین سیستم انرژی خورشیدی و شبکه ابزار باشد. این امر به صاحبان خانه و مشاغل اجازه می دهد تا انرژی خورشیدی را در زمان واقعی مصرف کنند و برق مازاد صادرات را به شبکه بازگردانند و اغلب در عوض اعتبار یا پرداخت را بدست آورند.

1.2 چرا اینورترهای شبکه برای سیستم های انرژی خورشیدی مهم هستند؟

اینورترهای شبکه شبکه قلب سیستم های انرژی خورشیدی مدرن متصل به شبکه ابزار است. اهمیت آنها در چندین کارکرد کلیدی نهفته است:

تبدیل انرژی: آنها DC غیرقابل استفاده را از پانل های خورشیدی به AC قابل استفاده برای لوازم خانگی یا توزیع شبکه تبدیل می کنند.

کارآیی سیستم: اینورترهای شبکه مدرن از فناوری هایی مانند حداکثر ردیابی Power Point (MPPT) استفاده می کنند تا اطمینان حاصل شود که پانل های خورشیدی با بالاترین راندمان خود کار می کنند.

ادغام شبکه: این اینورترها اطمینان می دهند که منظومه شمسی با استانداردهای شبکه برای ولتاژ ، فرکانس و ایمنی مطابقت دارد.

مشوق های مالی: از طریق برنامه هایی مانند اندازه گیری خالص ، اینورترهای شبکه کراوات به کاربران امکان می دهند انرژی اضافی را در شبکه تغذیه کنند و هزینه های برق را جبران کنند و باعث می شود که پذیرش خورشیدی از نظر اقتصادی جذاب تر شود.

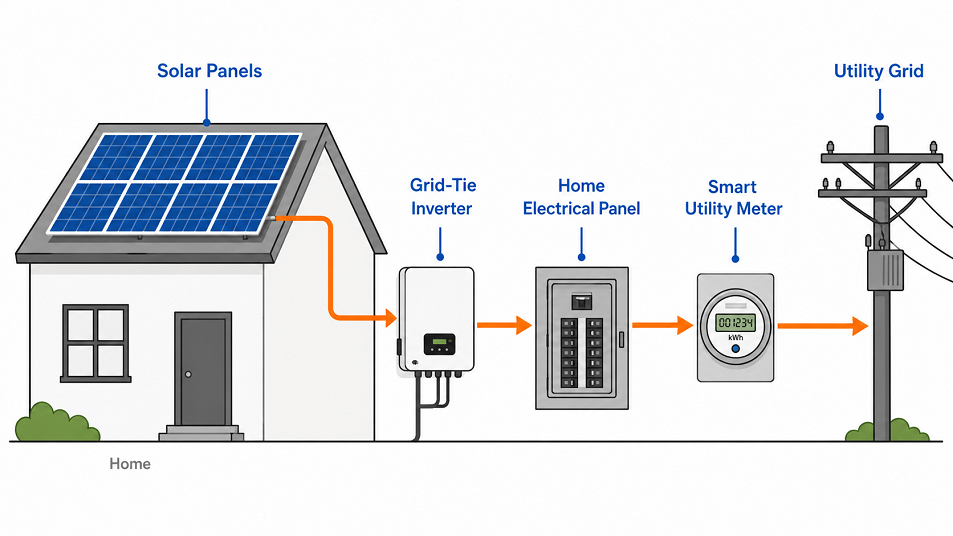

1.3 نمای کلی از سیستم های خورشیدی در شبکه

یک منظومه شمسی در شبکه یا شبکه گره خورده ، روشی است که به شبکه برق عمومی وصل می شود. این سیستم ها به طور معمول شامل موارد زیر است:

تابلوهای خورشیدی فتوولتائیک (PV) برای گرفتن نور خورشید.

اینورتر شبکه برای تبدیل و مدیریت برق.

متر خالص برای ردیابی واردات انرژی و صادرات بین خانه و شبکه.

بر خلاف سیستم های خارج از شبکه ، که برای کار به طور مستقل به ذخیره انرژی (باتری) نیاز دارند ، سیستم های گره خورده از شبکه ابزار هنگامی که تولید خورشیدی کم است ، از شبکه ابزار خارج می شوند و در صورت فراتر از مصرف ، انرژی اضافی را به شبکه باز می گردانند. این جریان دوگانه بدون پیچیدگی یا هزینه ذخیره باتری ، در دسترس بودن مداوم قدرت را تضمین می کند.

سیستم های گره خورده به ویژه در مناطق شهری و حومه ای با دسترسی به شبکه قابل اعتماد محبوب هستند. آنها به طور معمول مقرون به صرفه تر هستند ، نیاز به نگهداری کمتری دارند و می توانند ضمن کمک به آینده انرژی سبزتر ، صورتحساب برق را به میزان قابل توجهی کاهش دهند.

2. اینورترهای شبکه ای چگونه کار می کنند

در قلب یک سیستم انرژی خورشیدی گره خورده اینورتر است-وسیله ای هوشمند که بسیار بیشتر از تبدیل برق است. این عملکرد بهینه ، ادغام شبکه بدون درز و ایمنی هم برای کاربر و هم برای شبکه ابزار گسترده تر را تضمین می کند. درک چگونگی عملکرد اینورترهای شبکه ای بینش در مورد نقش مهم آنها در ساخت انرژی خورشیدی عملی و کارآمد است.

2.1 DC به فرآیند تبدیل AC

پانل های خورشیدی به صورت جریان مستقیم (DC) برق تولید می کنند ، جایی که الکترون ها در یک جهت واحد جریان می یابند. با این حال ، بیشتر لوازم الکتریکی و شبکه ابزار بر روی جریان متناوب (AC) کار می کنند ، جایی که جریان برق بطور دوره ای جهت را معکوس می کند. کار اصلی اینورتر Grid-Tie انجام این DC به تبدیل AC است.

این فرایند شامل چندین مؤلفه داخلی است:

مرحله ورودی که ورودی DC را شرط می کند.

پل اینورتر که به سرعت اجزای الکترونیکی را تغییر می دهد تا شکل موج AC را شبیه سازی کند.

فیلتر خروجی برای صاف کردن شکل موج و مطابقت با ولتاژ و فرکانس شبکه.

نتیجه یک خروجی AC تمیز و سازگار با شبکه است که می تواند یک خانه یا تجارت را تأمین کند یا به شبکه عمومی صادر شود.

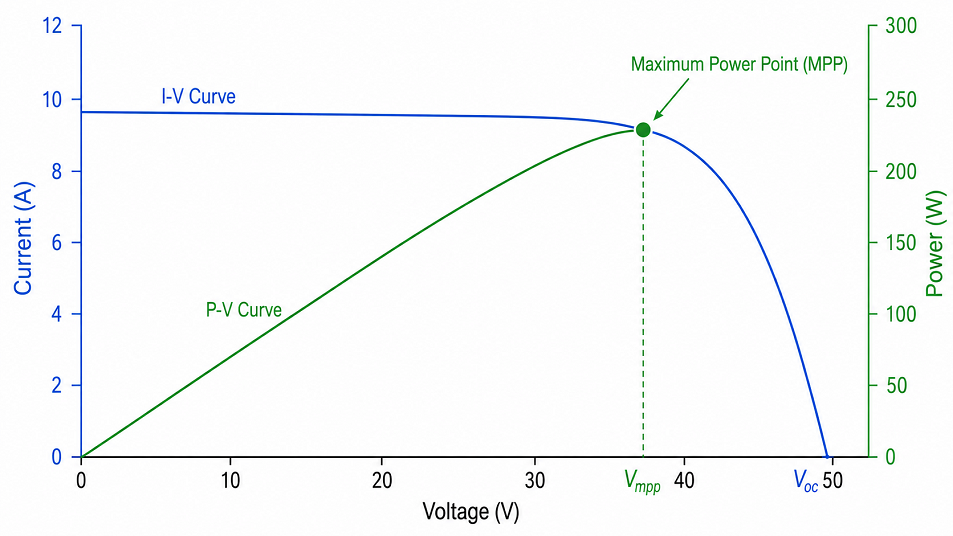

2.2 نقش MPPT (حداکثر ردیابی نقطه قدرت)

خروجی پانل خورشیدی بر اساس نور خورشید ، دما و سایه نوسان دارد. برای اطمینان از حداکثر استخراج انرژی در همه زمان ها ، اینورترهای شبکه ای از فناوری به نام حداکثر ردیابی Power Point (MPPT) استفاده می کنند.

MPPT به طور مداوم نقطه عملیاتی الکتریکی پانل ها را تنظیم می کند تا "نقطه شیرین" - حداکثر نقطه قدرت - را پیدا کند ، جایی که ترکیب ولتاژ و جریان بالاترین وات ممکن را دارد. اینورتر با ردیابی پویا و تنظیم به این نقطه در زمان واقعی ، انرژی برداشت شده از خورشید را در طول روز به حداکثر می رساند.

این ویژگی به ویژه در سیستمهایی با پانل های متعدد که شرایط مختلفی را تجربه می کنند (به عنوان مثال ، سایه های جزئی یا تفاوت های جهت گیری) از اهمیت ویژه ای برخوردار است.

2.3 هماهنگ سازی با شبکه برق

برای اینکه یک منظومه شمسی با شبکه با خیال راحت و مؤثر عمل کند ، اینورتر باید خروجی خود را با ولتاژ ، فرکانس و فاز شبکه همگام سازی کند. این هماهنگ سازی تضمین می کند که برق ارسال شده به شبکه با برق ابزار هماهنگ است و از تداخل یا آسیب جلوگیری می کند.

توابع همگام سازی کلیدی شامل موارد زیر است:

تطبیق ولتاژ: اطمینان از خروجی AC اینورتر با ولتاژ شبکه (به طور معمول 120 ولت یا 240 ولت) مطابقت دارد.

تطبیق فرکانس: تطبیق فرکانس شبکه ، معمولاً 50 هرتز یا 60 هرتز بسته به کشور.

تراز فاز: تراز کردن زمان موج ولتاژ با شبکه برای اطمینان از جریان انرژی صاف.

در صورت قطع شبکه ، اینورتر به طور خودکار خروجی خود را خاموش می کند تا از "جزیره ای" جلوگیری کند ، یک بیماری خطرناک که در آن سیستم می تواند به تغذیه برق در یک شبکه دفع انرژی ادامه یابد. این یک ویژگی ایمنی مهم است که توسط استانداردهای الکتریکی مقرر شده است.

3. ویژگی ها و مؤلفه های کلیدی

مدرن اینورترهای خورشیدی شبکه کراوات نه تنها مبدل های قدرت کارآمد هستند بلکه دستگاههای هوشمند ، آگاه و آگاه و آماده ارتباط هستند. درک ویژگی های اصلی و مؤلفه های داخلی آنها برای انتخاب اینورتر مناسب و اطمینان از عملکرد بلند مدت ضروری است.

3.1 بازده اینورتر و معیارهای عملکرد

یکی از مهمترین عوامل هنگام ارزیابی اینورتر شبکه ، کارآیی آن است-درصد قدرت DC از پانل های خورشیدی که با موفقیت به قدرت AC قابل استفاده تبدیل می شوند. بیشتر اینورترهای شبکه با کیفیت بالا با کارآیی بین 95 ٪ تا 98 ٪ کار می کنند.

معیارهای عملکرد کلیدی شامل موارد زیر است:

راندمان اوج: بالاترین راندمان تبدیل که اینورتر می تواند در شرایط بهینه به دست آورد.

کارآیی اروپایی: میانگین وزنی که شرایط مختلف خورشیدی را به خود اختصاص می دهد و یک اندازه گیری عملکرد واقعی تر را ارائه می دهد.

کارایی CEC: توسط کمیسیون انرژی کالیفرنیا استفاده می شود. این یکی دیگر از روشهای استاندارد شده برای ارزیابی عملکرد اینورتر در بارهای مختلف است.

راندمان بالاتر به معنای از بین رفتن انرژی کمتری است زیرا گرما و برق بیشتری برای استفاده یا صادرات به شبکه در دسترس است.

3.2 ولتاژ و رتبه بندی فعلی

هر اینورتر دارای ولتاژ ورودی و خروجی خاص و دامنه های جریان است که باید با آرایه پانل خورشیدی و شبکه ابزار هماهنگ باشد. مشخصات کلیدی عبارتند از:

دامنه ولتاژ ورودی DC: این باید با ولتاژ ترکیبی رشته های پانل خورشیدی مطابقت داشته باشد.

حداکثر ورودی توان: کل وات که اینورتر می تواند با خیال راحت از آن استفاده کند.

ولتاژ خروجی AC: به طور معمول 120V/240V برای مسکونی یا 208V/480V برای سیستم های تجاری.

حداکثر جریان خروجی: تعیین می کند که اینورتر چقدر جریان می تواند به شبکه عرضه کند.

مطابقت صحیح رتبه بندی های الکتریکی اینورتر با منظومه شمسی شما ، ایمنی ، عملکرد و انطباق کد را تضمین می کند.

3.3 ویژگی های ایمنی: محافظت ضد جزیره

محافظت ضد جزیره یک ویژگی ایمنی اجباری در کلیه اینورترهای شبکه است. در صورت قطع برق ، اینورتر باید بلافاصله خروجی خود را خاموش کند تا از جریان برق به داخل شبکه جلوگیری شود. این امر برای ایمنی کارگران ابزار که ممکن است خطوط را تعمیر کنند و فرض کنند که آنها از کار خارج می شوند بسیار مهم است.

از دیگر ویژگی های ایمنی متداول عبارتند از:

تشخیص گسل زمین

ولتاژ و محافظت بیش از حد

نظارت و خاموش کردن دما

تشخیص گسل قوس

این ویژگی ها اطمینان حاصل می کنند که سیستم در هر شرایطی با خیال راحت و قابل اعتماد عمل می کند.

3.4 رابط های ارتباطی (به عنوان مثال ، Wi-Fi ، اترنت)

اینورترهای مدرن شبکه ای اغلب مجهز به ماژول های ارتباطی داخلی یا اختیاری هستند که به کاربران امکان می دهد عملکرد سیستم را در زمان واقعی نظارت و مدیریت کنند.

رابط های متداول شامل:

Wi-Fi برای نظارت بی سیم از طریق برنامه های تلفن همراه یا داشبورد وب.

اترنت برای اتصالات پایدار و سیمی به شبکه های خانگی.

RS485 یا Modbus برای ادغام با سیستم های نظارت شخص ثالث یا سیستم های مدیریت انرژی ساختمان.

این ابزارها به صاحبان سیستم و نصب کننده ها اجازه می دهد:

تولید روزانه ، ماهانه و طول عمر انرژی.

هشدارهای عملکرد و تشخیص را دریافت کنید.

تأثیرات زیست محیطی مانند پس انداز Co₂ را کنترل کنید.

اینورترهای پیشرفته همچنین ممکن است از به روزرسانی های سیستم عامل از راه دور و ادغام با سیستم های ذخیره سازی انرژی هوشمند یا انرژی پشتیبانی کنند.

4. مزایای استفاده از اینورترهای شبکه ای

اینورترهای شبکه شبکه بیش از یک راه حل فنی برای تبدیل انرژی خورشیدی ارائه می دهند-آنها طیف وسیعی از مزایای اقتصادی ، زیست محیطی و عملی را باز می کنند. این مزایا آنها را به یک انتخاب هوشمندانه برای صاحبان خانه ، مشاغل و موسساتی که به دنبال مهار انرژی خورشیدی هستند ، می کند.

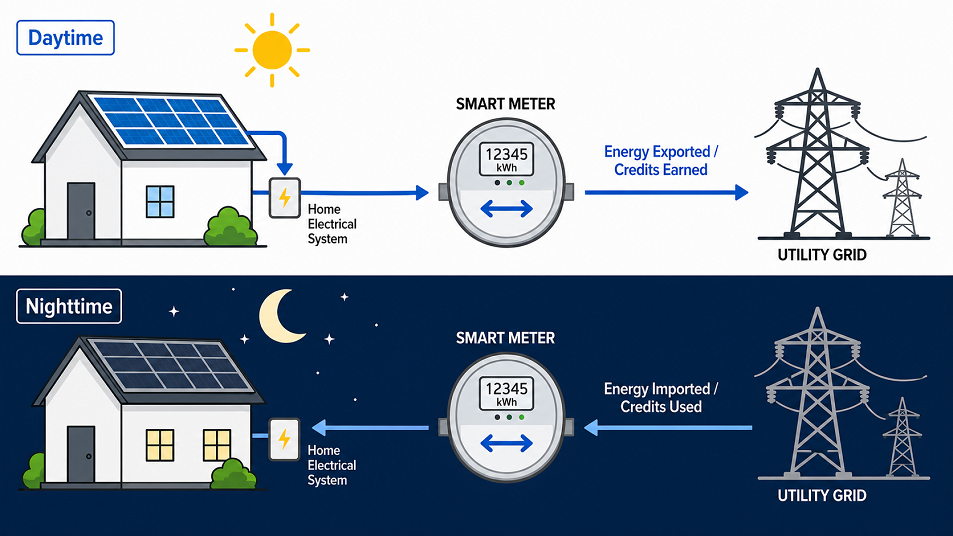

4.1 صرفه جویی در هزینه از طریق اندازه گیری خالص

یکی از مهمترین مشوق های مالی برای استفاده اینورتر خورشیدی شبکه اندازه گیری خالص است این ترتیب صورتحساب به صاحبان منظومه شمسی اجازه می دهد تا برق اضافی را به شبکه ابزار صادر کنند و اعتبار خود را در قبض انرژی خود دریافت کنند.

در اینجا نحوه عملکرد آن آورده شده است:

در طول روز ، پانل های خورشیدی شما ممکن است نسبت به مصرف خانه شما برق بیشتری تولید کنند.

اینورتر شبکه کراوات این انرژی مازاد را به شبکه برق تغذیه می کند.

متر ابزار شما "به سمت عقب می چرخد" ، و به شما اعتبار انرژی اضافی را می دهد.

در شب یا در دوره های کم نور خورشید ، شما با استفاده از آن اعتبارات از شبکه برق می گیرید.

این تنظیم می تواند صورتحساب برق را به میزان قابل توجهی کاهش یا حتی از بین ببرد و منجر به بازده سریعتر سرمایه گذاری برای منظومه شمسی شود.

4.2 کاهش ردپای کربن

اینورترهای شبکه ای با استفاده از انرژی خورشیدی تمیز به جای برق تولید شده توسط سوخت فسیلی ، به کاهش چشمگیر انتشار گازهای گلخانه ای کمک می کند. هر کیلووات ساعت (کیلووات ساعت) از انرژی خورشیدی استفاده می شود:

وابستگی به زغال سنگ ، گاز طبیعی و سایر منابع انرژی آلاینده را کاهش می دهد.

ردپای کربن خانواده یا تجارت شما را کاهش می دهد.

در تلاشهای کاهش آب و هوا کمک می کند.

برای افراد و سازمانهای آگاه از محیط زیست ، سرمایه گذاری در خورشیدی با یک اینورتر قابل اعتماد یک روش قدرتمند برای تراز کردن مصرف انرژی روزانه با اهداف پایداری است.

4.3 استقلال انرژی

سیستم های Grid-Tie به کاربران این امکان را می دهد تا برق خود را تولید کنند و اعتماد به تولید انرژی متمرکز و نوسان قیمت ابزار را کاهش دهند. در حالی که این سیستم ها هنوز به شبکه بستگی دارند (به ویژه در صورت عدم ذخیره انرژی) ، آنها:

با تولید برق محلی ، استقلال جزئی را اجازه دهید.

در برابر افزایش هزینه های انرژی با گذشت زمان محافظت کنید.

در صورت جفت شدن با سیستم های ذخیره سازی باتری یا سیستم های اینورتر ترکیبی ، مقاومت را افزایش دهید.

این سطح از استقلال انرژی به ویژه در مناطقی با نرخ برق بالا یا مشوق هایی برای تولید انرژی توزیع شده بسیار ارزشمند است.

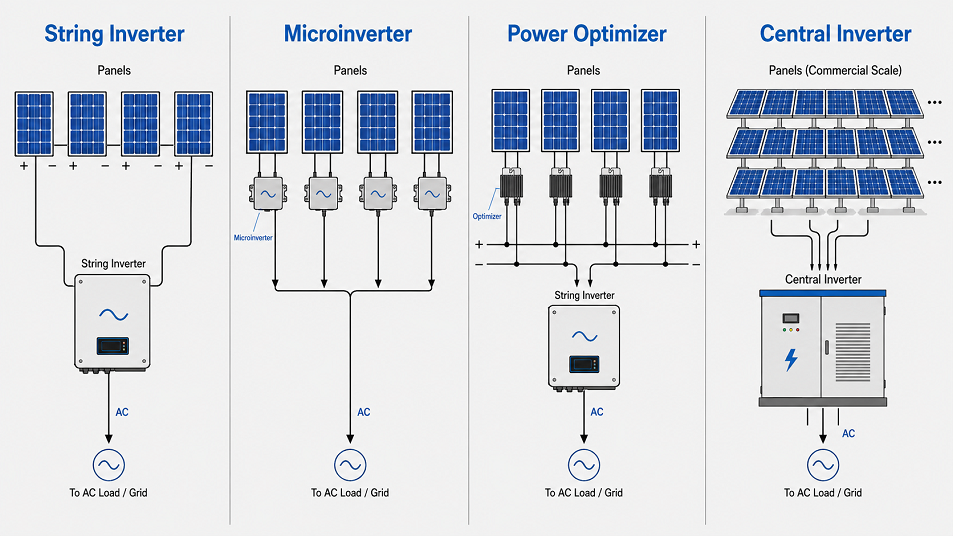

5. انواع اینورترهای شبکه کراوات

اینورترهای شبکه ای در طرح های مختلفی برای قرار دادن اندازه های مختلف سیستم ، چیدمان و اهداف عملکرد قرار دارند. هر نوع مزایای خاص خود را دارد و متناسب با برنامه های خاص است. درک این گزینه ها می تواند به شما کمک کند تا اینورتر مناسب برای نصب خورشیدی خود را انتخاب کنید.

5.1 اینورتر رشته

اینورترهای رشته ای رایج ترین نوع مورد استفاده در سیستم های تجاری مسکونی و کوچک است. در این تنظیم ، چندین پانل خورشیدی در یک سری (به نام "رشته") متصل می شوند و خروجی DC ترکیبی در یک اینورتر واحد تغذیه می شود.

مزایای:

مقرون به صرفه و ساده برای نصب.

مناسب برای پشت بام ها با جهت گیری پانل یکنواخت و حداقل سایه.

محدودیت ها:

اگر یک پانل سایه دار یا کم عملکرد باشد ، عملکرد کل رشته می تواند تحت تأثیر قرار گیرد.

در تاسیسات با طرح های پیچیده سقف یا جهت گیری پانل مختلط انعطاف پذیر نیست.

5.2 میکروینتر

ریزگردها اینورترهای کوچک هستند که مستقیماً در پشت هر پنل خورشیدی جداگانه نصب شده اند. به جای تبدیل قدرت در یک مکان مرکزی ، هر پانل اینورتر خاص خود را دارد.

مزایای:

بهینه سازی سطح پانل: سایه زنی یا عدم موفقیت در یک پانل بر دیگران تأثیر نمی گذارد.

ایده آل برای پشت بام ها با جهت گیری های متعدد یا سایه های جزئی.

نظارت بر سطح پنل.

محدودیت ها:

هزینه پیش رو بالاتر در مقایسه با اینورترهای رشته ای.

اجزای بیشتر به معنای نگهداری کمی پیچیده تر است.

5.3 بهینه سازهای قدرت

بهینه سازهای برق یک راه حل ترکیبی است. مانند ریزگردها ، آنها در سطح پانل نصب می شوند ، اما به جای تبدیل DC به AC ، قبل از ارسال آن به یک اینورتر رشته مرکزی ، قدرت DC را شرط و بهینه می کنند.

مزایای:

عملکرد پیشرفته از طریق MPPT در هر صفحه.

مزایای ریزگردها را با راندمان هزینه اینورترهای رشته ای ترکیب می کند.

در شرایط سایه دار تا حدی مفید است.

محدودیت ها:

به اینورتر سازگار (معمولاً از همان تولید کننده) نیاز دارد.

سیم کشی و نصب کمی پیچیده تر.

5.4 اینورترهای مرکزی

اینورترهای مرکزی نسخه های در مقیاس بزرگ اینورترهای رشته ای هستند که در درجه اول در تاسیسات خورشیدی در مقیاس تجاری یا در مقیاس استفاده می شوند. آنها قدرت را از بسیاری از رشته های پانل ها به یک واحد مرکزی جمع می کنند.

مزایای:

کارآمد و مقرون به صرفه برای سیستم های بزرگ.

ظرفیت بالا (می تواند صدها کیلووات یا حتی مگاوات را اداره کند).

محدودیت ها:

برای تاسیسات مسکونی یا کوچک مناسب نیست.

انعطاف پذیری محدود برای بهینه سازی سطح پانل یا نظارت بر عملکرد.

6. انتخاب اینورتر شبکه درست

انتخاب مناسب اینورتر شبکه یک گام مهم در طراحی یک سیستم انرژی خورشیدی کارآمد و قابل اعتماد است. اینورتر راست نه تنها عملکرد بهینه را تضمین می کند بلکه بر صرفه جویی طولانی مدت ، طول عمر سیستم و سهولت نگهداری نیز تأثیر می گذارد. در اینجا برخی از عوامل مهمی که باید هنگام انتخاب خود در نظر بگیرید.

6.1 عوامل مورد توجه: اندازه سیستم ، مکان و نیازهای انرژی

اندازه سیستم: ظرفیت اینورتر باید با کل انرژی پانل های خورشیدی شما مطابقت داشته باشد. برای سیستم های مسکونی کوچکتر ، اینورترهای رشته ای یا ریزگردها ممکن است ایده آل باشند ، در حالی که پروژه های تجاری بزرگتر ممکن است به اینورترهای مرکزی احتیاج داشته باشند.

موقعیت مکانی و شرایط سایت: جهت گیری سقف ، سایه زنی و آب و هوا بر انتخاب اینورتر تأثیر می گذارد. ریزگردها یا بهینه سازهای برق برای سقف هایی با سایه یا جهت گیری های مختلف بهتر کار می کنند ، در حالی که اینورترهای رشته ای لباس های یکنواخت و نصب نشده را دارند.

الگوهای مصرف انرژی: مصرف انرژی معمولی و تقاضای اوج خود را تجزیه و تحلیل کنید. این به اندازه اینورتر به درستی و به حداکثر رساندن استفاده از خورشیدی کمک می کند.

6.2 ارزیابی مشخصات اینورتر

کارآیی: به دنبال اینورترهایی با رتبه بندی اوج و وزن بالا باشید (بالاتر از 95 ٪ ایده آل است).

ولتاژ و رتبه بندی های فعلی: اطمینان حاصل کنید که دامنه ولتاژ ورودی اینورتر با پیکربندی پانل شما هماهنگ است و خروجی با استانداردهای ولتاژ شبکه محلی شما مطابقت دارد.

گواهینامه های ایمنی: مطابق با استانداردهای صنعت مانند UL 1741 و IEEE 1547 ، که ایمنی و سازگاری شبکه را تضمین می کند ، بررسی کنید.

ویژگی های نظارت: اینورترها را با قابلیت های ارتباطی یکپارچه برای ردیابی عملکرد در زمان واقعی و عیب یابی انتخاب کنید.

6.3 شهرت و ضمانت برند

شهرت سازنده: از مارک های تثبیت شده که به دلیل قابلیت اطمینان و پشتیبانی شناخته می شوند ، اینورترها را انتخاب کنید.

گارانتی: ضمانت طولانی تر (به طور معمول 10-15 سال) آرامش خاطر را فراهم می کند و نشانگر اعتماد به نفس در دوام محصول است.

پشتیبانی مشتری: در دسترس بودن پشتیبانی فنی و سهولت به دست آوردن قطعات یا خدمات جایگزینی را در نظر بگیرید.

7. نصب و نگهداری

نصب مناسب و نگهداری مداوم برای به حداکثر رساندن عملکرد و طول عمر ضروری است اینورترهای خورشیدی کراوات شبکه بشر این که آیا شما استخدام متخصصان یا تلاش برای نصب DIY را انتخاب می کنید ، درک جنبه های اصلی درگیر به اطمینان از ایمنی ، انطباق و قابلیت اطمینان سیستم کمک می کند.

7.1 نصب حرفه ای در مقابل DIY

نصب حرفه ای: بیشتر کارشناسان توصیه می کنند اینورتر شبکه خود را توسط برق دارای مجوز یا نصب کننده های معتبر خورشیدی نصب کنید. ضمانت نصب حرفه ای:

رعایت کدهای الکتریکی محلی و استانداردهای ایمنی.

سیم کشی مناسب و زمینی برای جلوگیری از خطرات.

پیکربندی و هماهنگ سازی اینورتر صحیح با شبکه.

کمک به مجوزها و بازرسی ها.

نصب DIY: در حالی که برخی از اینورترها با راهنماهای کاربر پسند همراه هستند ، نصب اینورتر شبکه خود را خطرات مهمی از جمله: از جمله:

پتانسیل نصب نادرست منجر به خرابی سیستم یا خطرات ایمنی.

ضمانت های تولید کننده را.

عدم رعایت ابزار و مقررات محلی.

برای ایمنی و عملکرد ، نصب حرفه ای بسیار توصیه می شود.

7.2 کار منظم نگهداری

اینورترهای شبکه شبکه در مقایسه با سایر مؤلفه های منظومه شمسی نیاز به حداقل نگهداری دارند ، اما چک های منظم به جلوگیری از مشکلات و گسترش عمر سیستم کمک می کند:

بازرسی بصری: آسیب جسمی ، خوردگی یا بقایای اطراف اینورتر را بررسی کنید.

تمیز کردن: اینورتر و محیط اطراف آن را عاری از گرد و غبار و ساخت رطوبت نگه دارید.

به روزرسانی های سیستم عامل: اطمینان حاصل کنید که سیستم عامل اینورتر برای عملکرد و امنیت بهینه به روز است.

نظارت: به طور مرتب عملکرد سیستم را از طریق نظارت بر نرم افزار یا برنامه ها بررسی کنید تا ناهنجاری ها را زودتر تشخیص دهید.

تهویه: اطمینان حاصل کنید که سیستم خنک کننده اینورتر (فن ها یا سینک های گرما) به خوبی کار می کند تا از گرمای بیش از حد جلوگیری شود.

7.3 عیب یابی مسائل مشترک

در حالی که اینورترهای شبکه ای به طور کلی قابل اعتماد هستند ، ممکن است برخی از مشکلات مشترک بوجود بیاید:

اینورتر شروع یا خاموش کردن: می تواند مشکلات شبکه ، سیم کشی معیوب یا خاموش شدن ایمنی را که ناشی از محافظت ضد جزیره است ، نشان دهد.

کدهای خطا یا هشدارها: بیشتر اینورترهای مدرن کدهای تشخیصی را ارائه می دهند که به شناسایی مشکلات مانند ولتاژ ، خطاهای ارتباطی یا گسل های دما کمک می کند.

کاهش یافته: ممکن است ناشی از سایه ، پانل های کثیف یا نقص اینورتر باشد.

خرابی های ارتباطی: اتصالات Wi-Fi یا اترنت ممکن است گهگاه کاهش یابد و بر نظارت از راه دور تأثیر بگذارد.

8. اینورترهای شبکه برای سیستم های خورشیدی مسکونی

تاسیسات خورشیدی مسکونی از جمله متداول ترین کاربردهای اینورترهای شبکه است. این اینورترها صاحبان خانه را قادر می سازند تا در حالی که به شبکه ابزار متصل می شوند ، انرژی خورشیدی را به طور موثر مهار کنند و هم صرفه جویی در هزینه و هم مزایای زیست محیطی را ارائه دهند.

8.1 تنظیم سیستم معمولی

یک منظومه شمسی مخصوص شبکه مسکونی مسکونی شامل موارد زیر است:

پانل های خورشیدی که روی سقف یا خاصیت نصب شده اند تا نور خورشید را به خود جلب کنند.

اینورترهای رشته ای ، ریزگردها یا بهینه سازهای برق برای تبدیل و مدیریت برق.

متر خالص برای اندازه گیری برق ارسال شده و از شبکه کشیده شده است.

پنل برقی که در آن خروجی AC اینورتر به سیستم الکتریکی خانه تغذیه می شود.

این تنظیم به صاحبان خانه اجازه می دهد تا در صورت وجود از انرژی خورشیدی مستقیم استفاده کنند و در صورت لزوم از شبکه استفاده کنند و از منبع تغذیه مداوم و قابل اعتماد استفاده کنند.

8.2 اندازه اینورتر برای مصارف خانگی

اندازه اینورتر مناسب برای به حداکثر رساندن کارآیی و جلوگیری از مشکلات سیستم بسیار مهم است:

ظرفیت اینورتر مسابقه به اندازه آرایه خورشیدی: به طور معمول ، خروجی دارای رتبه اینورتر نزدیک به کل وات پانل های خورشیدی است ، که اغلب کمی کم اندازه (حدود 80-125 ٪) برای بهینه سازی هزینه و کارآیی است.

گسترش آینده را در نظر بگیرید: اگر قصد دارید بعداً پانل های بیشتری اضافه کنید ، اینورتر را انتخاب کنید که بتواند ظرفیت بیشتری را تحمل کند یا چندین اینورتر نصب کند.

الگوهای استفاده از انرژی خانگی را در نظر بگیرید: درک اینکه چه زمانی و چقدر برق استفاده می کنید در انتخاب اینورتر که می تواند خواسته های اوج شما را بدون بزرگ شدن برآورده کند ، کمک می کند.

8.3 نمونه های دنیای واقعی و مطالعات موردی

بسیاری از صاحبان خانه با نصب سیستم های خورشیدی با شبکه ، صورتحساب برق و ردپای کربن خود را با موفقیت کاهش داده اند:

مثال 1: یک خانواده در کالیفرنیا یک منظومه شمسی 6 کیلو وات را با میکروینتر ها نصب کردند. آنها کاهش 70 درصدی در هزینه های ماهانه برق خود را تجربه کردند و از اعتبار اندازه گیری خالص بهره مند شدند.

مثال 2: در فلوریدا ، صاحب خانه از اینورترهای رشته ای جفت شده با بهینه سازهای قدرت برای غلبه بر سایه های جزئی از درختان استفاده کرد ، و در نتیجه 15 ٪ عملکرد انرژی بالاتر در مقایسه با تنظیمات سنتی فقط رشته ای انجام می شود.

9. اینورترهای شبکه برای سیستم های خورشیدی تجاری

نصب های خورشیدی تجاری اغلب در مقایسه با مجموعه های مسکونی شامل سیستم های بزرگتر و پیچیده تر هستند. اینورترهای شبکه ای که در این محیط ها مورد استفاده قرار می گیرند ، باید ظرفیت های قدرت بالاتر را کنترل کنند ، نظارت پیشرفته و پشتیبانی از مقیاس پذیری را برای پاسخگویی به تقاضای رشد انرژی ارائه دهند.

9.1 گزینه های مقیاس پذیری و اینورتر

سیستم های تجاری می توانند از ده ها تا هزاران کیلووات متغیر باشند و به اینورترهایی که مقیاس پذیر و سازگار هستند نیاز دارند:

اینورترهای مرکزی معمولاً به دلیل توانایی آنها در مدیریت آرایه های گسترده پانل های خورشیدی به طور کارآمد برای پروژه های تجاری در مقیاس بزرگ استفاده می شوند.

اینورترهای رشته ای با رتبه بندی با ظرفیت بالاتر ممکن است برای سقف های تجاری یا امکانات متوسط مناسب باشد.

ریزگردها و بهینه سازهای برق می توانند در تاسیسات تجاری با چیدمان های پیچیده سقف یا چالش های سایه زنی استفاده شوند و بهینه سازی و نظارت در سطح پنل را فراهم می کنند.

راه حل های اینورتر مقیاس پذیر به مشاغل اجازه می دهد تا بدون تعمیرات اساسی تجهیزات ، ظرفیت خورشیدی خود را با گذشت زمان گسترش دهند.

9.2 نظارت و مدیریت

نظارت و مدیریت مؤثر در سیستم های خورشیدی تجاری برای اطمینان از عملکرد مداوم و به حداکثر رساندن بازده سرمایه گذاری بسیار مهم است:

سیستم عامل های نظارت پیشرفته داده های زمان واقعی در مورد تولید انرژی ، سلامت سیستم و تشخیص گسل را ارائه می دهند.

مدیریت از راه دور مدیران تسهیلات و ارائه دهندگان خدمات خورشیدی را قادر می سازد تا به سرعت مسائل را شناسایی و حل کنند.

ادغام با سیستم های مدیریت انرژی (EMS) امکان بهینه سازی مصرف انرژی را در کل تأسیسات تجاری فراهم می کند.

این قابلیت ها به حفظ کارآیی عملیاتی ، کاهش خرابی و پشتیبانی از اهداف پایداری کمک می کند.

9.3 مشوق خورشیدی تجاری

بسیاری از دولت ها و آب و برق مشوق های خاصی را برای پروژه های خورشیدی تجاری ارائه می دهند ، از جمله:

اعتبارات مالیاتی و تخفیف هایی که هزینه های پیش فرض را کاهش می دهد.

مشوق های مبتنی بر عملکرد (PBI) که تولید انرژی را پاداش می دهد.

مزایای استهلاک تسریع شده برای بهبود بازده مالی.

10. استانداردها و مقررات ایمنی

اینورترهای خورشیدی شبکه کراوات باید از استانداردها و مقررات ایمنی دقیق پیروی کند تا اطمینان حاصل شود که آنها با خیال راحت و قابل اعتماد عمل می کنند ، هم برای کاربران و هم برای کارگران ابزار. رعایت این دستورالعمل ها برای انطباق قانونی ، اعتبار ضمانت نامه و عملکرد کلی سیستم ضروری است.

10.1 UL 1741 انطباق

UL 1741 یک استاندارد ایمنی کاملاً شناخته شده در آمریکای شمالی برای اینورترها ، مبدل ها و کنترل کننده های مورد استفاده در سیستم های انرژی توزیع شده است. این گواهینامه تضمین می کند که:

اینورتر می تواند با اطمینان از شبکه در هنگام قطع برق (محافظت ضد جزیره) جدا شود.

اجزای الکتریکی در برابر خطرات مانند ولتاژ ، بیش از حد و مدارهای کوتاه محافظت می شوند.

این دستگاه برای ایمنی الکتریکی ، مکانیکی و حرارتی آزمایش دقیق را انجام می دهد.

تولید کنندگان اینورتر باید صدور گواهینامه UL 1741 را برای پذیرش محصولات خود توسط اکثر خدمات و واجد شرایط بودن در برنامه های تشویقی دریافت کنند.

10.2 استاندارد IEEE 1547

استاندارد IEEE 1547 نیازهای فنی را برای اتصال منابع انرژی توزیع شده (مانند اینورترهای خورشیدی) با شبکه برقی تعریف می کند. جنبه های کلیدی عبارتند از:

تنظیم ولتاژ: اینورترها باید سطح ولتاژ پایدار را در شبکه حفظ کنند.

کنترل فرکانس: اطمینان از پاسخ مناسب اینورترها به تغییرات فرکانس شبکه.

تشخیص ضد جزیره: به سرعت از صادرات برق در هنگام اختلالات شبکه متوقف می شود.

پروتکل های ارتباطی: برای قابلیت همکاری با سیستم های مدیریت شبکه ابزار.

انطباق با IEEE 1547 تضمین می کند که اینورتر به طور هماهنگ در زیرساخت شبکه برق بزرگتر عمل می کند.

10.3 کد الکتریکی محلی

علاوه بر استانداردهای ملی و بین المللی ، اینورترهای شبکه کراوات باید با کدها و مقررات الکتریکی محلی مطابقت داشته باشند ، که می تواند در کشور ، ایالت یا شهرداری متفاوت باشد. این کدها اغلب دیکته می کنند:

روشهای نصب و روشهای سیم کشی.

روشهای مجاز و بازرسی.

الزامات اتصال به ابزار.

همکاری با متخصصان دارای مجوز که با کدهای محلی آشنا هستند ، به اطمینان از نصب خورشیدی ایمن و قانونی کمک می کند.

11. نتیجه گیری

اینورترهای خورشیدی شبکه کراوات یک فناوری سنگ بنای در انتقال به سمت انرژی تمیز و پایدار است. آنها تبدیل کارآمد انرژی خورشیدی را به برق قابل استفاده ، همگام سازی یکپارچه با شبکه ابزار امکان پذیر می کنند و مزایای مالی و زیست محیطی را برای کاربران مسکونی و تجاری باز می کنند.

با درک انواع مختلف اینورترها ، ویژگی های کلیدی و ملاحظات مهم برای انتخاب و نصب ، صاحبان منظومه شمسی می توانند سرمایه گذاری خود را به حداکثر برسانند و به طور معناداری در کاهش انتشار کربن کمک کنند. رعایت استانداردهای ایمنی و آگاهی از فناوری های نوظهور ، راه حل های خورشیدی قابل اعتماد و ضد آینده را تضمین می کند.

با نگاهی به آینده ، پیشرفت در راندمان اینورتر ، ادغام شبکه هوشمند و سازگاری با ذخیره انرژی نوید می دهد اینورترهای شبکه را حتی متنوع تر و قدرتمند تر کند. از آنجا که انرژی تجدید پذیر همچنان در حال رشد است ، این اینورترها مؤلفه های اساسی در ساخت آینده ای انرژی انعطاف پذیر و پاک خواهند بود.

این که آیا شما صاحب خانه ، صاحب مشاغل یا متخصص خورشیدی هستید ، در آغوش بگیرید اینورتر شبکه فناوری گامی اساسی در جهت استقلال انرژی و سرپرستی محیط زیست است. $

اشتراک گذاری:
