نگهداری سلول ها در زیر دمای 35 درجه سانتی گراد: مسیر MS-GS215-2H3 به 6000 چرخه و 70 درصد EOL

عددی که در مقایسه برگه مشخصات نشان داده نمی شود

اکثر کابینت های باتری C&I از نظر کیلووات ساعت، کیلووات و قیمت در هر چرخه مقایسه می شوند. چیزی که به ندرت مورد بررسی قرار می گیرد، حلقه کنترل دما است که تعیین می کند که آیا تعداد چرخه تبلیغاتی واقع بینانه یا خوش بینانه است. سلولی که در دمای 35 درجه سانتی‌گراد نگهداری می‌شود، در منحنی معنی‌داری متفاوت از منحنی که به طور منظم به 45 درجه سانتی‌گراد یا 50 درجه سانتی‌گراد افزایش می‌یابد، تجزیه می‌شود - و این منحنی در طول هزاران چرخه به سال‌ها عمر دارایی قابل استفاده تبدیل می‌شود.

Deye's MS-GS215-2H3 خود را متصل می کند ≥6000 چرخه، 70% پایان عمر رتبه بندی ظرفیت مستقیماً به یک سیستم مدیریت حرارتی ساخته شده حول یک هدف: هر سلول را بدون توجه به شرایط محیطی یا بار شارژ/دشارژ، در دمای زیر 35 درجه سانتیگراد نگه دارید. این قطعه نحوه نگه داشتن آن هدف را در واقع نشان می دهد.

یک حلقه کنترل دو جهته، نه فقط خنک کننده

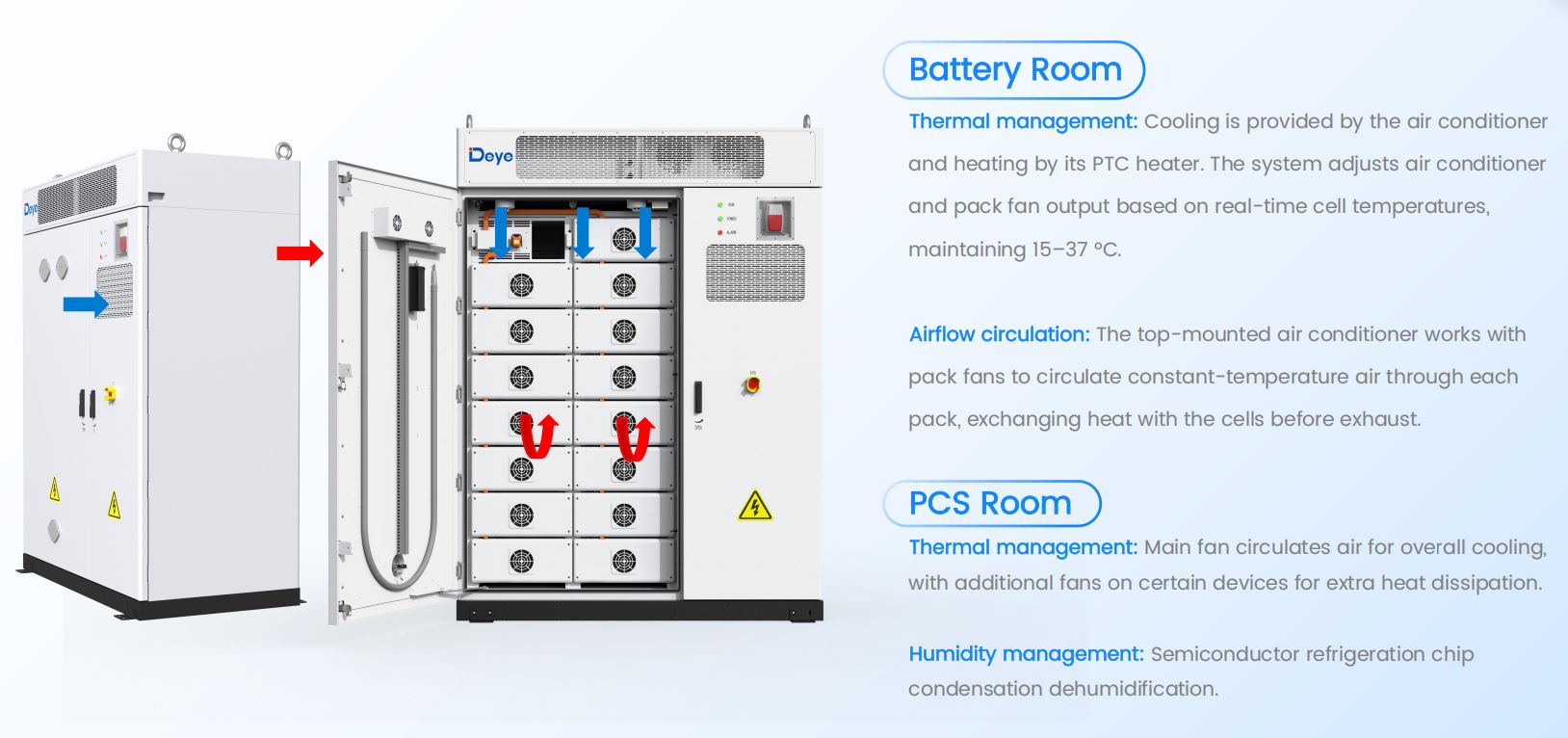

اتاق باتری متکی به یک واحد خنک کننده نیست که به یک سنسور واکنش نشان می دهد. خنک کننده از تهویه مطبوع می آید. گرمایش از یک بخاری PTC ساخته شده در همان حلقه ایجاد می شود. هر دو به طور مداوم بر اساس خوانش دمای سلول در زمان واقعی، همراه با خروجی فن بسته تنظیم می شوند و محفظه را در یک باند کار نگه می دارند. 15-37 درجه سانتیگراد .

گرمایش و سرمایش بر روی یک حلقه کنترل در اقلیم هایی با نوسانات گسترده روز-شب یا نوسانات شدید فصلی اهمیت دارد. کابینتی که فقط خنک می‌شود به سلول‌ها اجازه می‌دهد در صبح‌های زمستان سرد شوند، که به پذیرش شارژ لطمه می‌زند و خطر آبکاری لیتیوم را در دماهای پایین تسریع می‌کند، همانطور که گرما باعث تسریع تخریب در انتهای دیگر می‌شود.

گردش جریان هوا: دریافت هوای با دمای ثابت به هر بسته، نه فقط اتاق

نگه داشتن دمای متوسط در سطح اتاق مانند نگه داشتن هر سلول در آن دما نیست - یک محفظه می تواند به طور متوسط 30 درجه سانتیگراد باشد در حالی که بسته های پشتی گرمتر از بسته های نزدیک به کولر گازی هستند. مسیرهای طراحی Deye به‌جای منفعلانه، فعالانه هوا را هدایت می‌کند: تهویه مطبوع نصب شده در بالا با فن های بسته جداگانه کار می کند ، هوای با دمای ثابت را به نوبه خود از طریق هر بسته فشار می دهد تا قبل از تخلیه مستقیماً گرما را با سلول ها مبادله کند.

نقاط پایش دما در سراسر پشته بسته
منطقه	محدوده نظارت شده
بسته های پایین تر	سلول های #1-8 (T1-T9)
بسته های بالایی	سلول های #9-16 (T10-T16)
مناطق تخلیه	T11، T12، T13

این گردش بسته به بسته چیزی است که دلتای دمای سلول به سلول - نه فقط متوسط اتاق - را به یک متغیر قابل کنترل تبدیل می کند. کابینتی که فقط دمای هوای محیط را اندازه‌گیری می‌کند، نمی‌تواند یک بسته گرمای بیش از حد را به موقع بگیرد. یکی که شانزده منطقه مجزا را نظارت می کند می تواند.

عایق به عنوان پسیو پسیو

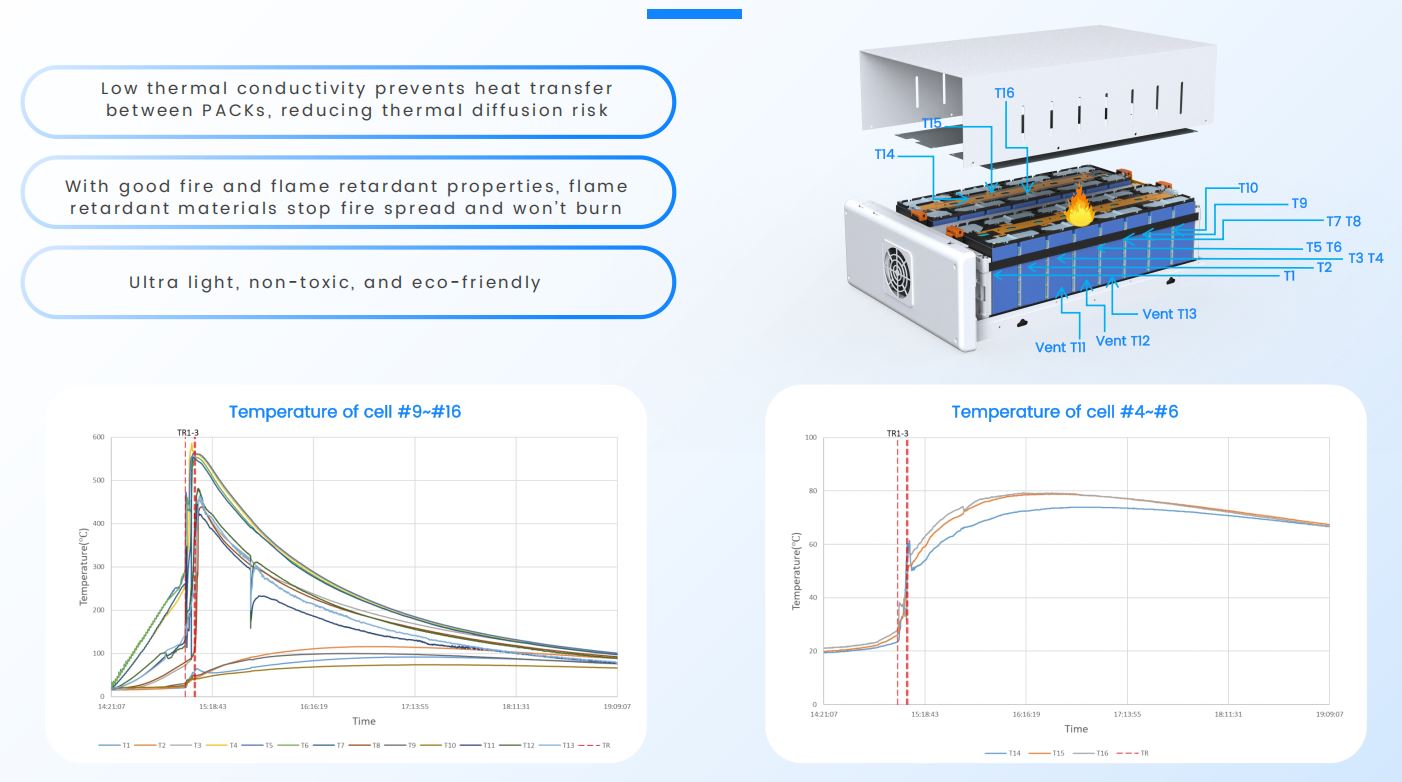

جریان هوای فعال شرایط عملیاتی عادی را کنترل می کند، اما لایه عایق در سطح بسته چیزی است که در صورت گرم شدن یک بسته، مسافتی را که گرما طی می کند محدود می کند. مواد بین بسته‌ها برای رسانایی حرارتی پایین مشخص شده است تا انتقال حرارت را به بسته‌های همسایه کند کند و خطر انتشار حرارت در سراسر پشته را کاهش دهد. همچنین ضد اشتعال، سبک وزن و غیر سمی است - خواصی که به همان اندازه برای آنچه در طول یک رویداد حرارتی فعال اتفاق می افتد و برای عملکرد روزمره اهمیت دارد.

این همان لایه عایق است که به عنوان یک معیار مهار در طراحی ایمنی آتش کابینت عمل می کند - مدیریت حرارتی و ایمنی آتش در اینجا سیستم های جداگانه ای نیستند، آنها در یک مانع فیزیکی مشترک دو کار را همزمان انجام می دهند.

اتاق PCS حلقه خنک کننده خود را اجرا می کند

الکترونیک قدرت بار گرمایی خود را مستقل از باتری تولید می کند، بنابراین محفظه PCS به طور جداگانه از اتاق باتری مدیریت می شود. یک فن اصلی گردش هوای کلی را کنترل می‌کند و فن‌های اضافی روی اجزای خاصی با اتلاف زیاد برای خنک‌سازی هدفمند نصب شده‌اند. رطوبت از طریق یک تراشه تبرید نیمه هادی که متراکم می شود و رطوبت هوای محفظه را حذف می کند، کنترل می شود.

جداسازی دو ناحیه حرارتی از یک میانبر طراحی مشترک جلوگیری می کند: به اشتراک گذاشتن یک حلقه خنک کننده بین باتری ها و الکترونیک قدرت، هر دو را کوچکتر می کند، زیرا این دو دارای تحمل دمایی متفاوت و پیامدهای خرابی متفاوتی هستند.

آنچه که کنترل 35 درجه سانتیگراد واقعاً خریداری می کند: 6000 چرخه و 70٪ EOL

شماره سرفصل های این کابینه - ≥6000 سیکل و 70 درصد حفظ ظرفیت پایان عمر - مستقل از سیستم حرارتی شرح داده شده در بالا نیستند. آنها خروجی مستقیم آن هستند. ارقام عمر چرخه LFP همیشه مشروط به دمای عملیاتی است، و رتبه Deye فقط به این دلیل قابل دستیابی است که حلقه مدیریت حرارتی سلول‌ها را در باند 15-37 درجه سانتی‌گراد که قبلاً توضیح داده شد نگه می‌دارد نه اینکه اجازه دهد با شرایط محیطی حرکت کنند.

زمینه رتبه بندی چرخه حیات
متریک	ارزش
چرخه عمر	≥6000 سیکل
ظرفیت پایان عمر	70%
سقف دمای سلول هدف	<35 درجه سانتیگراد
باند عملیات اتاق باتری	15-37 درجه سانتیگراد

برای پروژه‌ای که یک چرخه روزانه را اجرا می‌کند، 6000 چرخه تقریباً به 16 سال خدمت تبدیل می‌شود، قبل از اینکه ظرفیت به 70٪ از پلاک نام‌گذاری کاهش یابد - عددی که تنها در صورتی برقرار است که سیستم حرارتی کار خود را در هر یک از این چرخه‌ها انجام دهد، نه فقط در شرایط آزمایش آزمایشگاهی.

پاکت عملیاتی: -20 درجه سانتیگراد تا 50 درجه سانتیگراد، IP54، C5

کنترل حرارتی داخلی تنها در صورتی مهم است که خود محفظه بتواند در محلی که در آن مستقر شده است زنده بماند. کابینه برای -20 تا 50 درجه سانتی گراد عملیات محیطی (با درجه حرارت بالای 45 درجه سانتیگراد)، حامل یک IP54 رتبه ورودی، و به a ساخته شده است درجه ضد خوردگی C5 برای محیط های ساحلی، صنعتی یا با رطوبت بالا. ارتفاع کاری 3000 متر است.

هیچ یک از این سه درجه بندی کار کنترل دمای داخلی که در بالا توضیح داده شد را انجام نمی دهند - آنها شرایط خارجی را تعریف می کنند که سیستم داخلی باید در برابر آن کار کند. یک کابینت با کنترل حرارتی داخلی عالی، اما رتبه بندی محفظه ضعیف همچنان در یک مکان سخت شکست می خورد. این دو به صورت یک جفت در اینجا طراحی شده اند.

این برای هزینه کل مالکیت به چه معناست

مدیریت حرارتی در مقایسه برگه مشخصات نامرئی است، اما مستقیماً در دو عدد نشان داده می شود که برای اقتصاد پروژه مهم است: عمر چرخه تحقق یافته و سرعت محو شدن ظرفیت. کابینتی که به سلول‌ها اجازه می‌دهد داغ کار کنند، ممکن است در روز اول به همان کیلووات ساعت برسند، اما سال‌ها زودتر از آنچه تعداد چرخه‌های رتبه‌بندی‌شده آن نشان می‌دهد به ظرفیت ۷۰ درصد برسد - یک دارایی ۱۵ ساله را به یک دارایی ۱۰ ساله تبدیل می‌کند.

برای یکپارچه‌سازهایی که هزینه کل مالکیت یک پروژه را به جای قیمت اولیه آن اندازه‌گیری می‌کنند، معماری حرارتی شرح داده شده در اینجا عملاً همان چیزی است که ضمانت کلاس 10 ساله با آن قیمت گذاری می‌شود. ارزش بررسی در کنار چگونگی سیستم تبدیل توان با BMS برای محافظت از عمر باتری هماهنگ می شود در زمان واقعی، و در برابر کامل مجموعه راه حل های C&I ESS هنگام مقایسه کابینت ها بر اساس هزینه چرخه عمر به جای ظرفیت سرفصل به تنهایی.
