سیستم باتری BOS-B Pro-A3 توضیح داده شده: ظرفیت، عمر چرخه، پیکربندی

شروع از یک ماژول واحد

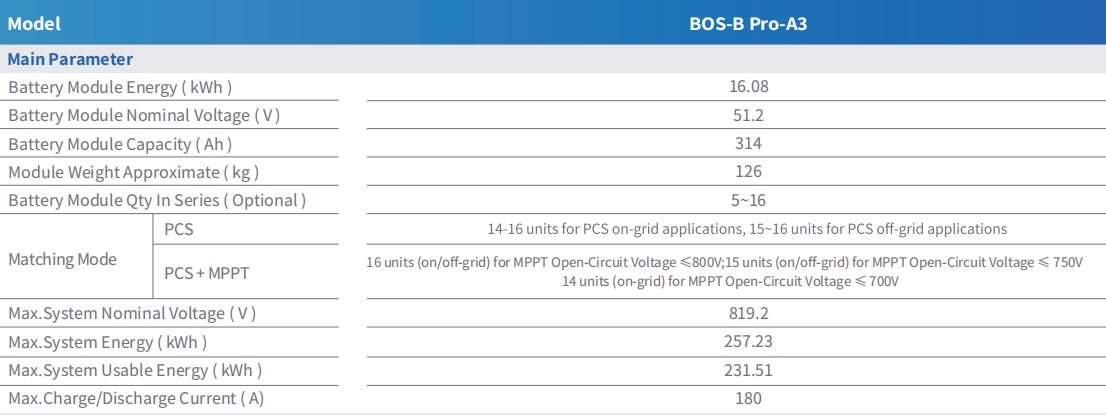

هر رک BOS-B Pro-A3 از یک واحد پایه ساخته شده است: a 16.08 کیلووات ساعت ماژول دارای ولتاژ نامی 51.2 ولت و ظرفیت 314 آمپر ساعت، وزن 126 کیلوگرم. همه چیزهای دیگر در سیستم - انرژی کل قفسه، پیکربندی سری، تعداد رایانه های شخصی منطبق - از مشخصات آن واحد واحد افزایش می یابد.

چند ماژول در هر رک و چرا تغییر می کند

یک قفسه می تواند بین آن قرار گیرد 5 و 16 ماژول های باتری به صورت سری هستند، اما سقف واقعی بستگی به نحوه سیم کشی قفسه دارد. مستقیماً به PCS و بدون MPPT در رشته متصل شده است، بسته به اینکه نصب در شبکه اجرا شود یا خارج از شبکه، از 14 تا 16 واحد پشتیبانی می شود. هنگامی که MPPT اضافه می شود، محدودیت با ولتاژ مدار باز PV تغییر می کند: 16 واحد در 800 ولت یا کمتر، 15 واحد در 750 ولت یا کمتر، و 14 واحد در شبکه فقط در 700 ولت یا کمتر مجاز است.

در حداکثر پیکربندی 16 ماژول، رک به ولتاژ اسمی سیستم 819.2 ولت می رسد که حداکثر انرژی سیستم است. 257.23 کیلووات ساعت و 231.51 کیلووات ساعت انرژی قابل استفاده - شکاف بین این دو نشان دهنده عمق توصیه شده 90٪ تخلیه است.

محدودیت های شارژ و تخلیه در سطح رک

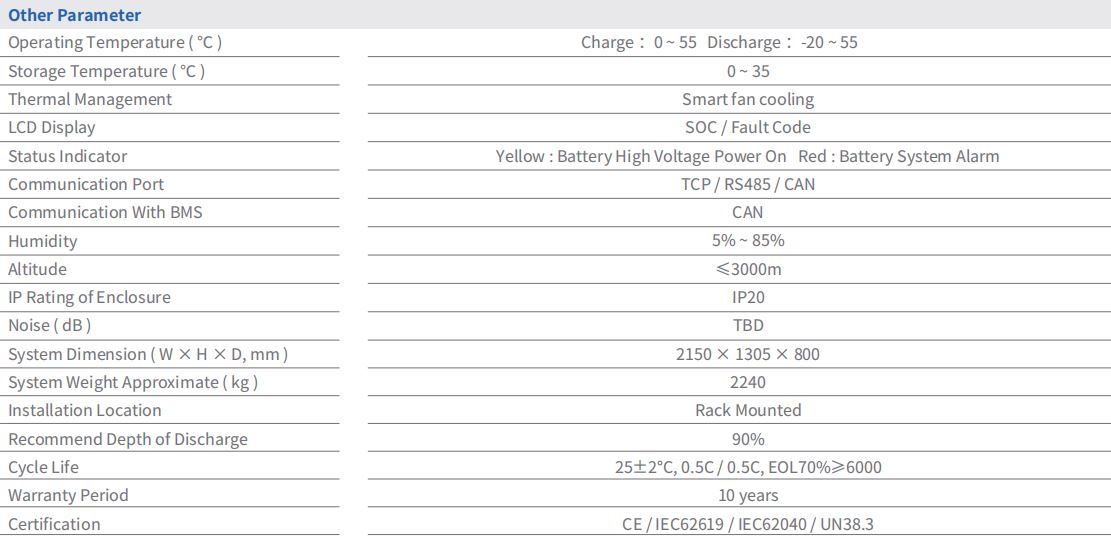

صرف نظر از تعداد ماژول ها، حداکثر جریان شارژ و دشارژ رک محدود شده است 180A . شارژ در محدوده دمای 0 تا 55 درجه سانتیگراد مجاز است، در حالی که تخلیه تا 20- درجه سانتیگراد ادامه می یابد و به سیستم در شرایط سرد فضای بیشتری نسبت به زمانی که برق را دوباره وارد می کنید، می دهد. دمای ذخیره سازی، جدا از دمای عملیاتی، به 0-35 درجه سانتیگراد محدود می شود.

عمر چرخه و آنچه که گارانتی در واقع پوشش می دهد

عمر چرخه در رتبه بندی شده است 6000 چرخه یا بیشتر تا 70 درصد ظرفیت پایان عمر، در دمای 2±25 درجه سانتیگراد با شارژ 0.5 درجه سانتیگراد و نرخ تخلیه 0.5 درجه سانتیگراد آزمایش شده است. این رقم همان چیزی است که دوره گارانتی 10 ساله در مورد آن ساخته شده است - قفسه ای که یک بار در روز با سرعت آزمایش شده و عمق تخلیه چرخه می شود باید همچنان ظرفیت قابل استفاده قابل توجهی را پس از پایان دوره گارانتی حفظ کند.

عمق تخلیه توصیه شده روی 90٪ تنظیم شده است و شیمی LFP ماژول چیزی است که به ترکیب این عمق تخلیه و رتبه 6000 چرخه اجازه می دهد تا در طول مدت گارانتی باقی بماند، به جای اینکه آنطور که برخی شیمی های دیگر نیاز دارند، یکی با دیگری معامله شود.

محفظه، ارتباطات، و ردپای فیزیکی

ابعاد قفسه کامل 2150 × 1305 × 800 میلی‌متر و وزن آن در حداکثر پیکربندی، تقریباً 2240 کیلوگرم است و به‌عنوان یک واحد نصب‌شده در قفسه نصب می‌شود و نه به‌صورت آزاد. ارتباطات از طریق TCP، RS485، یا CAN اجرا می شود، با CAN به طور خاص برای ارتباط با BMS استفاده می شود. مدیریت حرارتی از طریق خنک‌کننده هوشمند فن انجام می‌شود و محفظه دارای رتبه IP20 است که برای نصب در محیط داخلی یا سرپوشیده به جای قرار گرفتن در معرض مستقیم در فضای باز مناسب است.

وضعیت از طریق یک نمایشگر SOC و کد خطا، که توسط یک سیستم نشانگر دو رنگ پشتیبانی می‌شود - زرد برای روشن شدن برق با ولتاژ بالا، قرمز برای هشدار سیستم باتری - بنابراین یک تکنسین می‌تواند بدون باز کردن پانل یا اتصال لپ‌تاپ، وضعیت رک را بخواند. گواهینامه شامل CE، IEC62619، IEC62040 و UN38.3 می شود.

جایی که این در یک ساختمان بزرگتر مناسب است

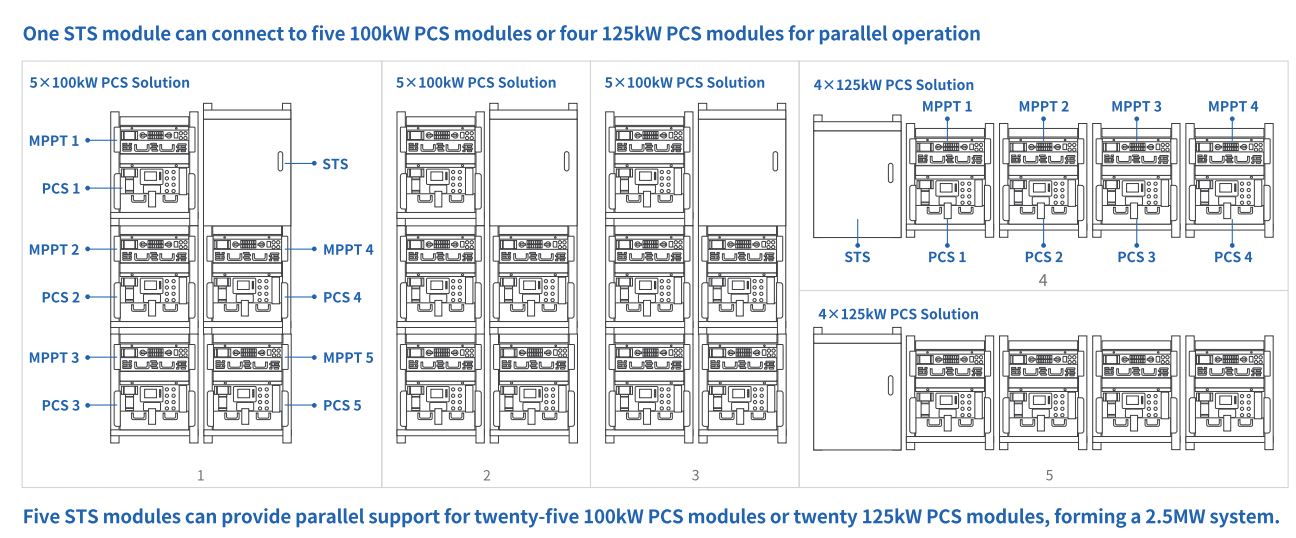

این اعداد در هر رک بلوک ساختمانی برای هر رک بزرگتر است: یک PCS می تواند تا 16 رک را به صورت موازی حمل کند، بنابراین ظرفیت کل انرژی یک پروژه در واقع فقط رقم 257.23 کیلووات ساعت در هر رک ضرب در تعداد رک هایی است که تعداد PCS اجازه می دهد. هر کسی که یک خوشه کامل در اطراف این باتری را مشخص کند، می‌تواند وسیع‌تر را بررسی کند مجموعه سیستم ذخیره انرژی باتری در مقیاس بزرگ برای اینکه ببینید تعداد رک ها، رتبه بندی PCS و ظرفیت کل سایت چگونه با هم تناسب دارند.
