مشخصات SUN-MPPT-L01-EU-AM8 و SUN-STS500L توضیح داده شده: 8 کانال، 500 کیلووات STS

دو ماژول، دو شغل متفاوت

SUN-MPPT-L01-EU-AM8 و SUN-STS500L در دو انتهای یک خوشه C&I ESS قرار دارند. یکی انرژی را از رشته های PV می کشد و آن را با حداکثر کارایی ممکن به PCS می دهد. دیگری تصمیم می گیرد که کدام منبع برق - شبکه، ژنراتور یا خود PCS - واقعاً به بار برسد. هیچ کدام جایگزین دیگری نمی شود و درک اینکه کار هر کدام از کجا شروع می شود و کجا متوقف می شود، اندازه گیری صحیح یک سیستم را آسان تر می کند.

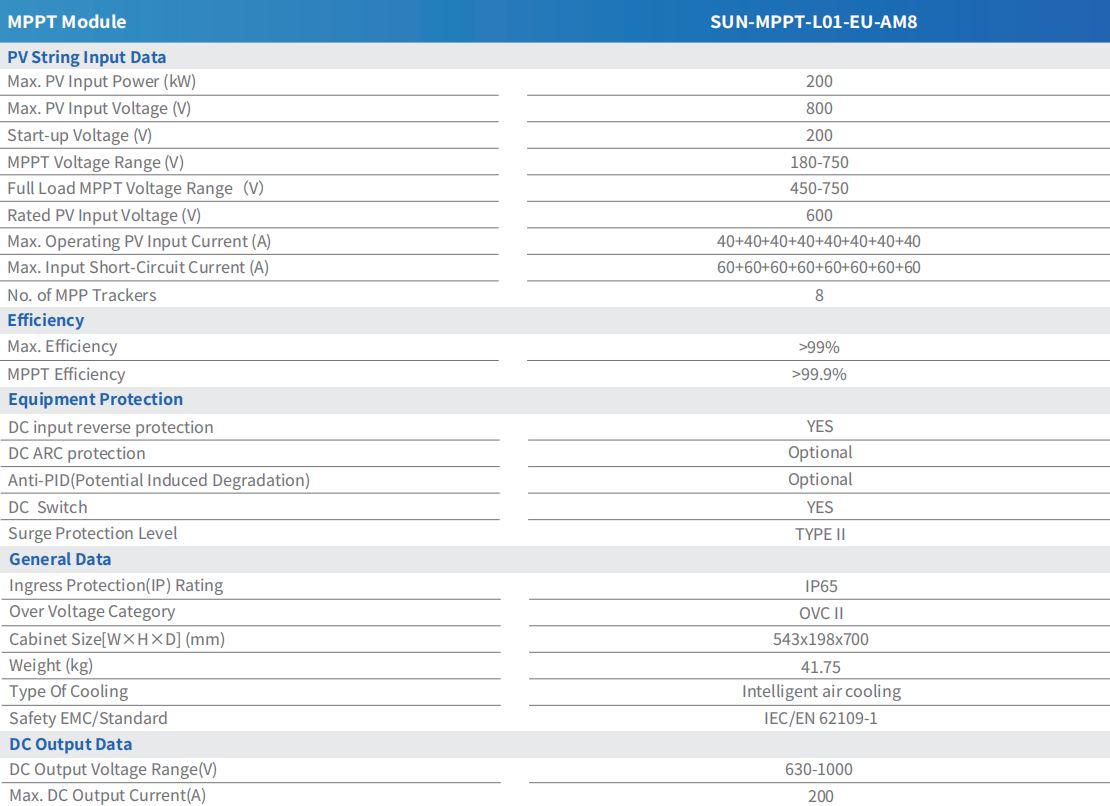

SUN-MPPT-L01-EU-AM8: آنچه که 8 ردیاب در واقع انجام می دهند

این ماژول اجرا می شود 8 ردیاب MPP مستقل هر کدام برای جریان عملیاتی 40 آمپر و محدودیت جریان اتصال کوتاه 60 آمپر، برای حداکثر ورودی PV ترکیبی 200 کیلووات بر ثانیه رتبه بندی شده اند. از آنجایی که ردیاب‌ها به جای گروه‌بندی مستقل هستند، یک رویداد سایه‌زنی یا یک خطا در یک رشته به جای کشیده شدن هفت رشته دیگر به آن کانال جدا می‌شود.

پنجره های ولتاژ به اندازه تعداد ردیاب اهمیت دارند. ولتاژ راه اندازی 200 ولت است، محدوده ولتاژ MPPT 180-750 ولت است و در بار کامل به 450-750 ولت کاهش می یابد. ولتاژ ورودی PV نامی روی 600 ولت قرار دارد و خروجی DC با ولتاژ 630-1000 ولت به PCS تغذیه می کند که در 200 آمپر است. حداکثر راندمان بالاتر از 99٪ است، با بازده ردیابی MPPT بیش از 99.9٪ - تفاوت بین این دو عدد در این است که ماژول چگونه نقطه اوج توان واقعی را با تغییر شرایط پیدا کرده و نگه می دارد. برای خوانندگانی که می خواهند مفهوم زیربنایی با عمق بیشتری توضیح داده شود، این مروری بر ردیابی حداکثر توان پوینت و چرایی اهمیت آن اصول را پوشش می دهد.

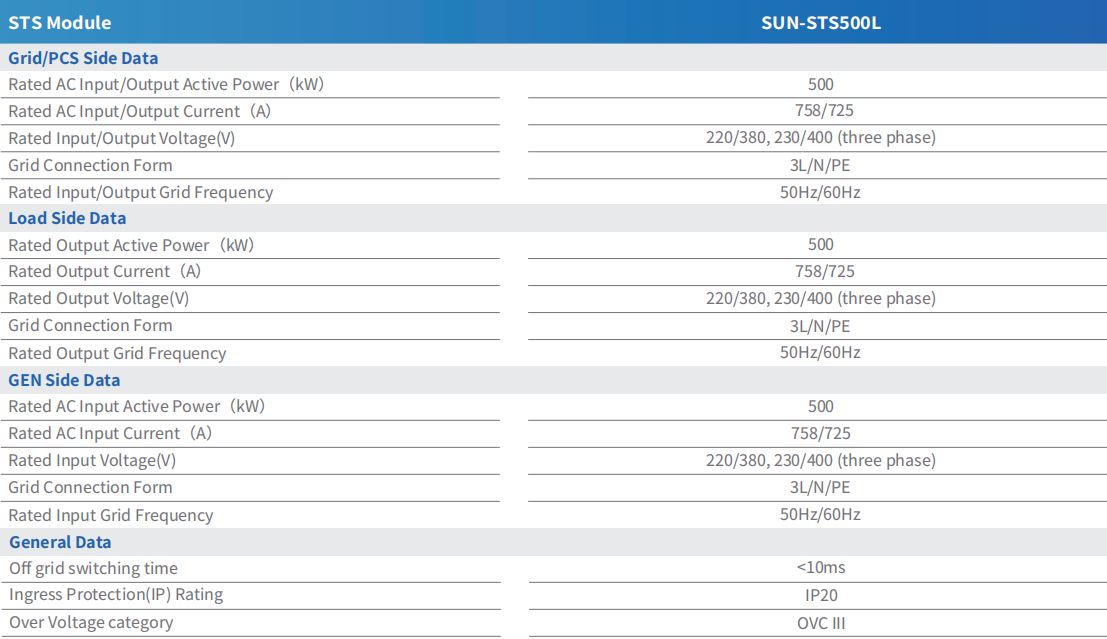

SUN-STS500L: ظرفیت سوئیچینگ و زمان بندی

SUN-STS500L حول یک عدد ساخته شده است: a 500 کیلو وات ظرفیت سوئیچینگ، به طور یکسان در سمت Grid/PCS، سمت بار و سمت GEN اعمال می شود. هر طرف برای همان جریان ورودی یا خروجی 758A/725A در سه فاز 220/380 ولت یا 230/400 ولت، در پیکربندی 3L/N/PE در 50 هرتز یا 60 هرتز متصل شده است.

زمان سوئیچینگ خارج از شبکه کمتر از 10 میلی‌ثانیه است، که به اندازه‌ای سریع است که بارهای متصل معمولاً انتقال بین حالت‌های شبکه، خارج از شبکه و دیزل ژنراتور را ثبت نمی‌کنند. این ماژول دارای رتبه ورودی IP20 و رده اضافه ولتاژ OVC III است که نقش آن را به عنوان یک جزء سوئیچینگ سمت AC به جای یک محفظه دارای رتبه در فضای باز منعکس می کند.

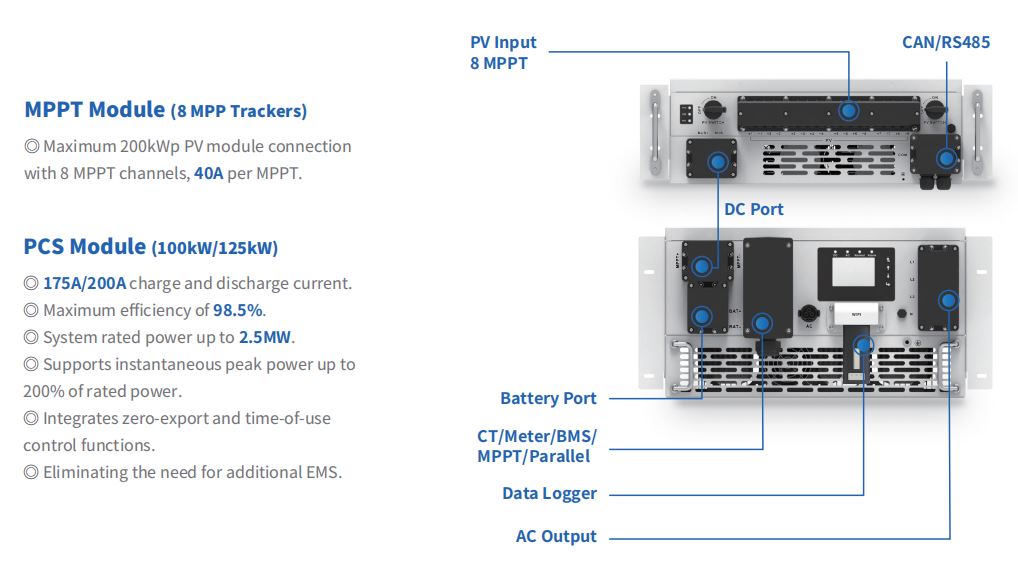

نحوه کار دو ماژول با هم در یک خوشه

در یک ساخت معمولی، رشته‌های PV به SUN-MPPT-L01-EU-AM8 ختم می‌شوند که PCS را در سمت DC تغذیه می‌کند. SUN-STS500L در سمت AC، پایین دست PCS قرار می‌گیرد و تصمیم می‌گیرد که آیا بار از شبکه، انرژی باتری مبتنی بر PCS یا یک ژنراتور دیزل تامین می‌شود. یک واحد STS500L به حداکثر پنج واحد PCS 100 کیلوواتی یا چهار واحد PCS 125 کیلوواتی متصل می‌شود، بنابراین نسبت MPPT-به-STS در یک خوشه از هر تعداد واحدهای PCS به آن ماژول STS واحد متصل می‌شود.

این تقسیم هنگام عیب یابی اهمیت دارد: یک مشکل عملکرد ضعیف PV به ماژول MPPT و داده های سطح ردیاب آن اشاره می کند، در حالی که یک تاخیر سوئیچینگ یا خطای انتقال حالت به ماژول STS و سیم کشی سمت AC آن اشاره می کند. تیم هایی که یک خوشه کامل را در اطراف این دو ماژول مشخص می کنند، می توانند کامل را بررسی کنند ترکیب سیستم ذخیره انرژی C&I برای تطبیق تعداد PCS و ظرفیت باتری با رتبه بندی MPPT و STS بالا.
